本指导原则是对半导体激光治疗机(第二类)注册技术审评的通用要求,申请人应依据具体产品的特性对注册申报资料的内容进行充实细化。申请人还应依据具体产品的特性确定其中的具体内容是否适用,若不适用,需详细阐述理由,并提供相应的证明资料证明其安全和有效性(包括非临床试验及临床试验等相关资料)。
本指导原则是对产品的技术审查人员和申请人的指导性文件,但不包括注册审评审批所涉及的行政事项,亦不作为法规强制执行,如果有能够满足相关法规要求的其他方法,也可以采用,但是需要提供详细的研究资料和验证资料。应在遵循相关法规的前提下使用本指导原则。
本指导原则是在当前认知水平下制订的,随着科学技术的不断发展,随着相关法规和标准的不断完善,以及科学技术的不断发展,本指导原则相关内容也将进行适时的调整和更新。
一、适用范围
本指导原则适用于《医疗器械分类目录》中波长为650或635nm的第二类半导体激光治疗机,类代号为6824,管理类别为II类。
二、技术审查要点
(一)产品名称的要求
产品名称应按激光的工作介质命名,如半导体激光治疗机。应符合《医疗器械通用名称命名规则》(国家食品药品监督管理总局令第19号)等相关法规的要求。
(二)产品的结构和组成
1. 产品结构和组成
第二类半导体激光治疗机一般可以分为主机、治疗部件两大部分,其中主机包括激光电源系统、控制和防护系统等,治疗部件包括半导体激光器(半导体激光器也可以放在主机中)、光束传输装置、保护罩等。

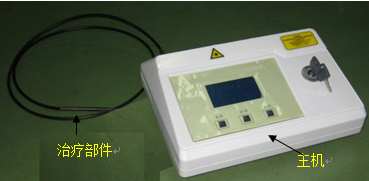

图 1 半导体激光治疗机结构简图
2. 产品分类
根据半导体激光器的特征进行分类,主要有以下几种情况:
(1)按工作方式可分为连续半导体激光治疗机和脉冲式半导体激光治疗机;
(2)按光输出的方式分为单光路输出和多光路输出等半导体激光治疗机。
(三)产品的工作原理/作用机理
1. 工作原理
第二类半导体激光治疗机的工作原理是半导体激光器经激励电源激励产生激光,通过光束传输装置有效地传输至治疗部位,起到治疗作用。
半导体激光治疗机的核心部件是半导体激光器。半导体激光器以不同掺杂类型的半导体材料作为激光工作物质,自然解理面构成谐振腔,通过一定的激励方式,例如在半导体激光器的PN结区加正向电压,在半导体物质的导带与价带之间,形成非平衡载流子的粒子数反转,当处于粒子数反转状态的大量电子与空穴复合时,将多余的能量以光的形式释放出来。由于解理面谐振腔的共振放大作用实现受激反馈,从而实现定向发射而输出激光。
2. 作用机理
激光具有发散角小、能量密度高、单色性好、相干性好的特点,因此当激光照射到生物组织后,除产生与普通光类似的生物效应,如热作用、光化作用以及对生物系统的刺激等作用外,还有机械效应、电磁效应、色素选择性、空间选择性(可以对很小的空间起作用而不危害其他组织)以及时间选择性(可以极短时间作用以免热扩散)。
(1)激光的生物效应
第二类半导体激光根据其波长、功率和功率密度,主要作用为热效应和生物刺激效应。
热效应:激光照射生物组织时,激光的光子作用于生物分子,分子运动加剧,与其他分子的碰撞频率增加,可以直接或间接地导致生物分子转动、振动和平动的增加,产生热效应。研究表明,第二类半导体激光的波长在红光光谱穿透较深,局部温度达到38—42℃。
生物刺激效应:当低功率激光照射生物组织时,不对生物组织直接造成不可逆性的损伤,而是产生某种机械或热的物理因子所获得的生物刺激相类似的效应,称为激光生物刺激效应。
激光热作用、光化学作用、机械作用和生物刺激作用通常是同时发生,并不是孤立存在的,对许多疾病的治疗和诊断都是综合效应的结果,只不过在特定的条件下,以某一生物效应为主要表现而已。
(2)典型医学应用
对于第二类半导体激光治疗机,具有较为成熟机理和较多临床研究数据支持的医学应用主要是体外照射血管用于缓解高脂血症、高粘血症引起的临床症状。
(四)注册单元划分的原则和实例
注册单元划分原则上以技术结构、性能指标和预期用途为划分依据。例如,激光波长不同时,如型号A为635nm,型号B为650nm,应划分为不同注册单元;产品预期用途不同时,型号A用于临床体外照射,缓解高脂血症和高粘血症引起的临床症状,型号B用于镇痛,应划分为不同注册单元。
(五)产品应适用的相关标准
GB/T 191-2008 包装储运图示标志
GB 9706.1-2007 医用电气设备 第1部分:安全通用要求
GB 7247.1-2012 激光产品的安全 第1部分:设备分类、要求
GB 7247.13-2013 激光产品的安全 第13部分:激光产品的分类测量
YY 0505-2012医用电气设备 第1-2部分:安全通用要求 并列标准:电磁兼容 要求和试验
GB/T 16886.1-2011医疗器械生物学评价 第1部分:风险管理过程中的评价与试验
GB/T 14710-2009医用电器环境要求及试验方法
YY/T 0708-2009 医用电气设备 第1-4部分:安全通用要求 并列标准:可编程医用电气系统
YY/T 0758-2009 治疗用激光光纤通用要求
YY/T 0756-2009光学和光学仪器 激光和激光相关设备 激光光束功率(能量)密度分布的试验方法
GB 7247.14-2012 激光产品的安全 第14部分:用户指南
YY/T 0757-2009 人体安全使用激光束的指南
GB/T 13863-2011 激光辐射功率和功率不稳定度测试方法
GB/T 13739-2011 激光光束宽度、发散角的测试方法以及横模的鉴别方法
GB/T 26599.1-2011 激光和激光相关设备 激光光束宽度、发散角和光束传输比的试验方法 第1部分:无像散和简单像散光束
上述标准包括了注册产品技术要求中经常涉及到的标准。有的企业还会根据产品的特点引用一些行业外的标准和一些较为特殊的标准。
产品适用及引用标准的审查可以分为两步来进行。首先对引用标准的齐全性和适宜性进行审查,也就是在编写注册产品技术要求时与产品相关的国家、行业标准是否进行了引用,以及引用是否准确。可以通过对研究资料中的产品性能研究是否引用了相关标准,以及所引用的标准是否适宜来进行审查。
其次对引用标准的采纳情况进行审查。即,所引用的标准中的条款要求,是否在注册产品技术要求中进行了实质性的条款引用。这种引用通常采用两种方式,文字表述繁多内容复杂的可以直接引用标准及条文号;文字比较简单可以直接引用标准上的内容。
(六)产品的适用范围/预期用途
预期用途应根据临床试验结论确定,应体现临床适应症和治疗效果。例如,用于临床体外照射,缓解高脂血症和高粘血症引起的临床症状。至少包括以下禁忌症:癌症患者、戴心脏起搏器患者、对光过敏者、心动过缓者。
(七)产品的主要风险及研究要求
风险管理报告应符合YY/T 0316-2008《医疗器械 风险管理对医疗器械的应用》的有关要求,审查要点包括:
1. 产品定性定量分析是否准确。
2. 危害分析是否全面。
3. 风险可接受准则,降低风险的措施及采取措施后风险的可接受程度,是否有新的风险 产生。
4. 是否确定了风险管理的范围、规定和人员职责分工。
5. 是否确定了风险反馈的规定及信息收集情况。
以下依据YY/T0316列举了第二类半导体激光治疗机的危害分析,具体分析见表1。

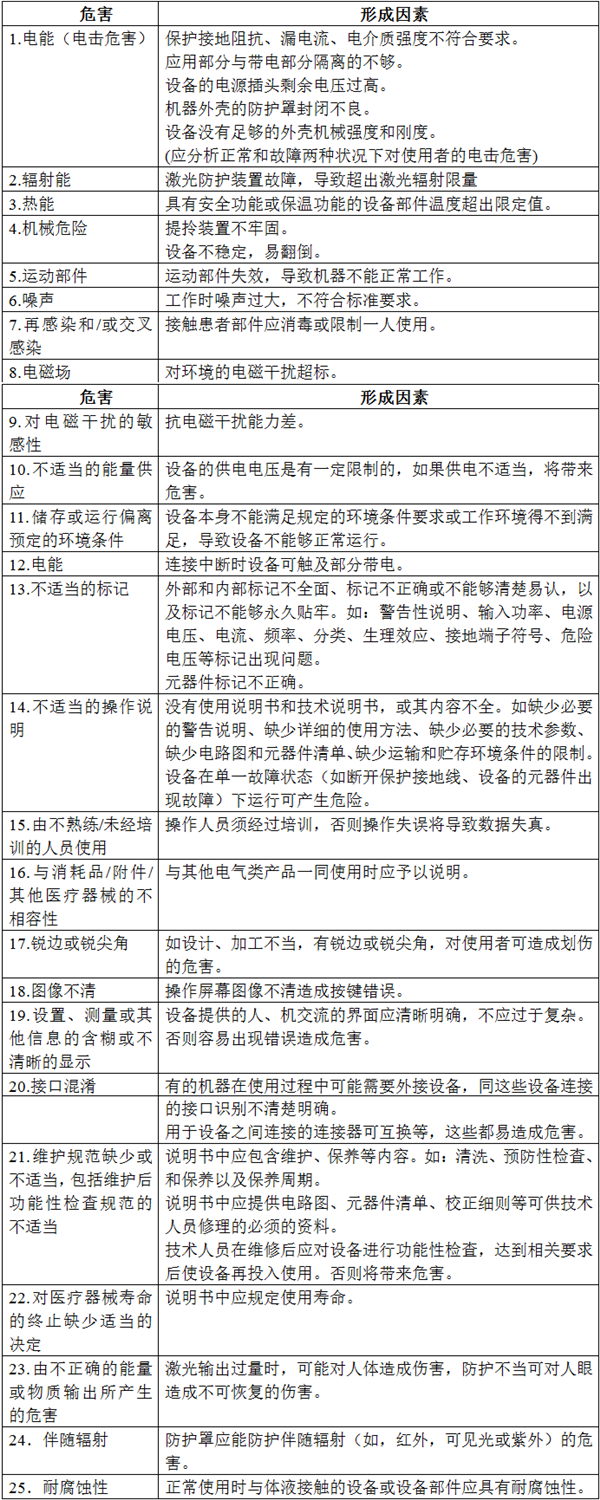

表 1 第二类半导体激光治疗机危害分析
审查人员还应考虑具体产品的情况,进行相应的风险分析。
(八)产品技术要求应包括的主要性能指标
本部分给出第二类半导体激光治疗机需要考虑的主要性能指标,注册申请人可参考相应的行业标准,根据自身产品的技术特点制定相应的产品技术要求。如行业标准中有不适用条款,企业在产品性能研究的编制说明中必须说明理由。技术要求的审查是产品主要性能审查中最重要的环节之一。主要性能指标可以分为主要技术性能要求和安全性能要求两大部分。
1. 主要技术性能要求一般应包括以下内容:
(1)激光波长
应以国际单位的形式给出输出激光峰值波长或中心波长的标称值及容许误差。
(2)激光分布
单激光器输出,应给出工作距离上光斑大小的标称值及容许误差。
阵列式激光器输出,应准确描述预期照射目标位置上的输出光束分布(或轮廓),并给出评价方法以确定激光能量集中在预期目标位置。
(3)激光输出
应以功率(或功率密度)、能量(或能量密度)的形式给出终端最大激光输出的标称值及容许误差。
激光输出以功率密度或能量密度的形式给出时,相应地,应特别明确其测量及计算方法。
激光输出若可调,应给出调节范围及步长。
激光输出可调时,应具有输出量的指示装置,并给出指示准确度。
输出功率或能量不稳定度应优于±10%。
(4)应具有保证预期用途所需激光输出能持续输出的措施,例如配备输出监测装置,或在随机文件中给出对输出进行监测的周期和方法,相应的警告信息等。
(5)定时功能
具有定时功能的治疗机应给出定时的调节范围、调节步长及容许误差。
(6)光路系统要求
在患者配合下,激光束应能照射到治疗部位。
采用光纤系统时,光纤应符合YY/T 0758-2009标准的要求。
(7)生物相容性
适用时,应按照GB/T 16886.1-2011标准进行生物安全性评价。
(8)环境试验要求
应根据产品特点,在产品技术要求中按GB/T14710规定气候环境和机械环境试验的组别,并在随机文件中说明。试验时间、恢复时间及检测项目可参考GB/T 14710附录A的内容编写。
(9)产品软件及控制功能(如有)。
2. 安全性能要求
(1)应符合GB 9706.1的全部要求。
(2)应符合GB 7247.1-2012中相应类别激光产品的安全要求。
(3)应符合YY 0505-2012中电磁兼容性的要求。
(九)同一注册单元内注册检验代表产品确定原则和实例
典型产品应是同一注册单元内能够代表本单元内其他型号安全性和有效性的产品;应考虑功能最齐全、结构最复杂、性能指标要求最严格、风险最高的产品。注册单元内各种产品的主要安全指标、性能指标或功能不能被某一产品全部涵盖时,则应选择涵盖安全指标、性能指标和功能最多的产品作为典型产品或选择多个型号作为典型产品。
例如,同一注册单元内,A产品包含一个激光源,B产品包含与A相同规格的多个激光源,且A与B临床适用范围相近,则可选取B作为典型产品。
(十)产品生产制造相关要求
1. 应当明确产品生产工艺过程
工艺过程可采用流程图的形式,并说明其每道工序的操作说明及接收和放行标准,同时对过程控制要点进行详细说明。
2. 生产场地
应详细说明产品生产场地地址、生产工艺布局、生产环境要求及周边情况。有多个研制、生产场地,应当概述每个研制、生产场地的实际情况。
(十一)产品的临床评价细化要求
依据国家食品药品监督管理总局《关于发布免于进行临床试验的第二类医疗器械目录的通告》(2014年第12号以下简称《目录》),第二类半导体激光治疗机不属于《目录》中产品,不可豁免临床试验,审评时应要求注册申请人依据《医疗器械临床评价技术指导原则》提交临床评价资料,具体如下:第二类半导体激光治疗机的临床可分两种情况:一种是通过临床试验进行临床评价。另一种是通过同品种医疗器械临床试验或临床使用获得的数据进行分析 评价。
1. 临床试验要求
需要进行临床试验的,应当按照《医疗器械临床试验质量管理规范》的要求,在取得资质的临床试验机构内进行。提交的临床评价资料应当包括临床试验方案和临床试验报告。
1.1 临床试验方案应合理、科学并满足伦理要求,临床试验的项目内容应能反映产品的使用特性和预期目的,并与产品的安全性、实用性、可靠性、有效性密切相关。方案中疾病病种、病例数的确定理由应充分、科学;选择对象的标准(诊断、纳入、排除、中途退出等)、范围应明确;符合该产品预期用途的评价要求;明确研究的疗程、持续时间、对照组设置、临床效果的评价指标、评价标准、评价方法和统计分析方法。临床试验方案应通过伦理委员会的批准。
临床研究报告的主要内容应与试验方案要求一致。在主要内容中,应重点描述设计方案的要点,包括:方案修改情况(如有),受试对象及样本量,设盲方法,对照类型,随机分组方法,试验各阶段顺序、观察指标,有效性及安全性判定标准,数据管理及统计分析方法等。结果中表明随机化人数、完成与未完成试验人数及未完成原因;明确不同组间人口学指标和基线特征,以确定可比性;对所有疗效指标(主要和次要终点指标)进行统计分析,并比较处理组间差异。如有可能,应说明效应产生的时间过程。统计结果的解释除统计学意义外,应着重考虑其临床意义。安全性评价应包括临床不良事件和严重不良事件,对后者应详细描述和评价; 对试验中的所有不良事件均应进行分析,并应比较组间差异。
临床试验结论应明确该产品的预期用途,阐明对个体患者或针对人群时所获的利益和可能的风险。
1.2 在审查第二类半导体激光治疗机的临床试验方案和报告时,应注意以下几点:
1.2.1 临床病例数确定的原则
确定临床试验例数就是计算试验的样本量的大小。无限制地增长样本含量会使试验的规模过大,会导致人、物力和时间的浪费;很难控制试验条件;样本量不充分, 没能达到所要求的检验效能,使已经存在的差别不能显示出来,出现了非真实性的阴性结果。
考虑失访和脱离病例等其他因素的影响,临床实际的病例数应在计算样本量的基础上至少增加10%。
具体审查时,要看临床试验方案中病例数确定的理由是否充分合理。确定的病例数是否满足要验证的适应症的要求。
1.2.2 临床试验病例入选和排除的标准
临床试验方案应预先制定明确的入选标准或条件,入选标准应有明确的诊断标准,诊断标准应是临床公认的。符合入选条件且愿意参加临床试验并签署知情同意书方可确定为入选对象,入选对象要求具有一定的代表性。
1.2.3 临床一般资料
临床试验报告中应明确临床试验的起始时间,参加临床试验的入选对象的基本情况,包括入选对象的数量、病种、年龄、性别、病程分布、住院和门诊病人的比例等信息。所有的入选对象应符合入选标准。为了客观评价试验产品的治疗效果,应对参加试验组和对照组的入选对象的这些基本情况进行统计学分析,验证两组间的均衡性。
1.2.4 试验设计方法
第二类半导体激光治疗机的临床试验设计多采用平行对照设计,即设立对照组,试验组和对照组同时进行临床研究。对照组可采用已上市的具有合法资质的同类产品进行治疗或者采用公认的传统治疗方法。试验中受试对象的选择应是随机的,盲法可根据具体情况设置。有时也可以采用自身对照。
1.2.5 临床评价标准:有效性评价标准
以第二类半导体激光治疗机血管外照射治疗高粘高脂血症为例,评价指标为:患者治疗前后的血粘度和血脂等的变化及患者临床症状的改善率。
血粘度和血脂具体观察项目为:全血粘度高切(mPa•s),全血粘度低切(mPa•s),血浆粘度(mPa•s),红细胞压积(%),纤维蛋白原(g/L),TG(mmol/L),CHIL(mmol/L),LDL(mmol/L),HDL(mmol/L),血栓素(B2TXB2)(pg/ml),6-酮前列腺素F1a(6-K-PGF1a)(pg/ml),D-二聚体(g/l)。
患者临床症状观察项目:头晕,心悸,气短,胸痛,胸闷等。
建议在评价第二类半导体激光治疗机血管外照射治疗对于患者临床症状的改善时,可将治疗效果分级量化,例如,分为有效和无效等。
1.2.6 临床评价标准:安全性评价标准
患者使用安全评价指标为:治疗部位的局部反应,是否有红肿热痛等;全身反应,是否有血压升高、失眠等。
设备使用安全评价指标为:产品光洁度、电气和生物安全性能、器械自身以及与配套器械的操作性能、产品结构和功能设计是否满足临床需要、是否耐高温灭菌、多次消毒(灭菌)后产品上述性能是否变化等方面内容。
1.2.7 临床试验结果
分别对试验组和对照组的数据进行汇总,并按照方案规定的统计学方法及评价方法进行统计分析(包括自身和组间分析),给出分析结果。必要时提供试验数据统计分析报告。
1.2.8 临床试验效果分析
临床研究者应根据试验结果和统计结果进行分析,对统计分析结果作出临床意义的解释。
1.2.9 临床试验结论
临床研究者应根据临床试验数据结果、效果分析得出结论。临床结论应客观、科学、公正,在试验结果中有据可查。
1.2.10 适应症、适用范围、禁忌症和注意事项
根据临床试验结果和结论确定相应的适应症、适用范围。禁忌症和注意事项是临床研究者在试验中发现或预见的问题,提醒申报者不断改进。
2. 通过同品种医疗器械临床试验或临床使用获得的数据进行分析评价
注册申请人按照《医疗器械临床评价技术指导原则》中:六、通过同品种医疗器械临床试验或临床使用获得的数据进行分析评价要求和附件1、2的内容组织和提交临床评价资料。
(十二)产品的不良事件历史记录
检索辽宁省医疗器械不良事件监测数据库,半导体激光产品不良事件报告共2例,一例表现为头晕,使用前后多喝水后症状消失,另外一例为使用不当导致的不良事件,为患者在治疗过程中做家务,将电线拉断。提示产品有导致头晕的风险,在使用过程中注意防护。
(十三)产品说明书和标签要求
1. 产品说明书和标签的编写应符合《医疗器械说明书和标签管理规定》、《GB18217-2000 激光安全标志》、《GB9706.1-2007 医用电气设备 第1部分:安全通用要求》、《GB 7247.1-2012 激光产品的安全 第1部分:设备分类、要求》和YY0505-2012《医用电气设备 第1-2部分:安全通用要求 并列标准:电磁兼容 要求和试验》及相关标准的规定。
2. 说明书的内容:
(1)说明书一般应包括产品名称、规格型号、产品工作原理、主要性能指标、适用范围、企业名称、生产地址、注册地址、联系方式和售后服务方式、许可证号、注册证号、技术要求编号。
(2)说明书应包括产品安装和使用说明。内容应容易理解,语言文字简明扼要,图形符号说明准确清晰,安装和使用方法应正确可行、步骤全面。
(3)说明书应至少包括以下禁忌症:癌症患者、戴心脏起搏器患者、对光过敏者、心动过缓者。其他慎用症应提示患者咨询医生后使用,如急性病患者、血压异常者、心脑血管患者的急性发病期、皮肤知觉障碍者或皮肤异常者、高烧患者、孕妇以及儿童等。
(4)说明书应包括注意事项。其内容应至少包括产品的维护和保养(包括每日保养和每周保养)。
(5)说明书应包括产品常见故障及排除方法。
(6)说明书应包括标签所用的图形、符号、缩写等内容的解释,如激光安全标志。
(7)说明书应指出测量系统校准的程序和检定周期。
(8)GB7247.1-2012、GB 9706.1-2007中关于说明书的相关要求。
(十四)产品的研究要求
1. 产品性能研究
应当提供产品性能研究资料以及产品技术要求的研究和编制说明,包括功能性(如激光输出功率和能量参数)、安全性指标(如电气安全与电磁兼容)以及与质量控制相关的其他指标的确定依据,所采用的标准或方法、采用的原因及理论基础。
2. 有效期研究
有效期的确定:应提供产品使用期限的验证报告。使用期限的验证可依据具有固定使用期限的主要元器件(例如半导体激光器)的情况进行详细描述,作为产品使用期限的具体理由,并给出产品使用期限。
3. 生物相容性研究
应对与患者直接接触的治疗部件材料的生物相容性进行评价。
生物相容性评价研究资料应当包括:
(1)生物相容性评价的依据和方法。
(2)产品所用材料的描述及与人体接触的性质。
(3)实施或豁免生物学试验的理由和论证。
(4)对于现有数据或试验结果的评价。
可参考《关于印发医疗器械生物学评价和审查指南的通知》(国食药监械〔2007〕345号),并依据GB/T16886.1-2011《医疗器械生物学评价 第1部分 风险管理过程中的评价与试验》标准对与患者直接接触的吸嘴、吸入面罩进行细胞毒性、刺激性、致敏的评价。应明确其材料的具体成分并提供其材质的生物相容性研究的相关资料。
三、审查关注点
(一)注册检验时应依据GB7247.1判定产品是否为第二类激光产品,审评时应重点审查检测报告,依据标准判断其安全等级。
(二)产品电气安全性能和主要技术性能指标是否执行了国家和行业的强制性标准,是否引用了适用的推荐性标准。性能指标的确定是否能满足产品的安全有效性。
(三)产品的主要风险是否已经列举,并通过风险控制措施使产品的安全性在合理可接受的程度之内。
(四)说明书中必须告知用户的使用方法、禁忌症、注意事项等信息是否完整。
(五)产品的预期用途是否明确,与临床试验结果是否符合。
