现代生活强度高、节奏快，许多人或因长期体力劳动，或因长期对着电脑及手机，身体处于亚健康状态，并伴肩颈、腰椎、关节等疼痛。为缓解此类症状，一般选择贴膏剂药物和贴敷类医疗器械产品。此两类产品省时、方便、见效快，市场前景广阔。其中贴敷类医疗器械产品包括医用冷敷贴、远红外贴、穴位刺激贴、降温贴、热疗贴、热灸贴等，属于第一类医疗器械。国家药品监督管理局于2021 年 12 月组织修订的《第一类医疗器械产品目录》^[1] 中明确强调，该类医疗器械产品中不能含有中药（薄荷、麝香、肉桂、艾叶等）、化学药物（水杨酸、水杨酸甲酯、布洛芬、盐酸利多卡因等）、生物制品（血清白蛋白、细胞因子、酶、干扰素等）、消毒和抗菌成分（次氯酸、盐酸奧替尼啶、苯扎溴铵等）、天然植物（洋甘菊、百里香、薄荷脑、薄荷醇等）及其提取物等发挥药理学、免疫学、代谢作用的成分或者可被人体吸收的成分。患者若对产品成分潜在风险不了解，长期大量使用、错误使用可能会产生许多不良反应，严重损伤机体的生命系统，威胁患者的生命安全 ^[2-5]。

液相色谱 - 串联质谱法快速测定其非法添加化学成分（如双氯酚酸钠、泼尼松、萘普生、布洛芬、吲哚美辛、保泰松、氢化可的松、酮洛芬、醋酸泼尼松、对乙酰氨基酚等）的报道较多 ^[6-10]，但对水杨酸甲酯含量测定的报道较少。查询相关文献，水杨酸甲酯的检测方法主要有液相色谱法 ^[11，15-16]和气相色谱法 ^[12-13]，且多针对药品，包括橡胶膏剂 ^[11-12]、药油 ^[13]、软膏 ^[14-15]、片剂、胶囊剂等 ^[16-18]，但关于高分辨液相色谱 - 质谱联用法的报道较少。

目前针对腰腿疼痛有活血化瘀、消肿止痛的贴膏剂和贴敷类医疗器械。而贴敷类医疗器械基质复杂，多含有粘贴层，胶状物成分不明，一般包括医用压敏胶和远红外陶瓷粉，气相、液相色谱法检测易出现假阳性。本研究以贴敷类医疗器械为对象，采用超高效液相色谱 - 串联质谱法（UPLC-MS/MS）测定，利用色谱的分离能力和串联质谱的高选择性，实现对目标物的分离、确认和定量分析，旨在为敷贴类医疗器械的市场监督管理提供技术支持与参考。

1  实验部分

1.1  仪器与试剂

UPLC-XEVO-TQD 高效液相色谱串联质谱仪（美国 Waters 公司，配置电喷雾离子源 ESI）、ME5 超微量电子天平 [ 赛多利斯科学仪器（北京）有限公司 ]， BT25S 电子天平 [ 赛多利斯科学仪器（北京）有限公司 ]，CLXXUVFM2 超纯水器（威立雅集团上海公司），HH-8 恒温水浴锅（上海江星仪器有限公司）。

水杨酸甲酯对照品（纯度 100.0%，中国食品药品检定研究院）；甲醇（质谱纯，Honeywell 公司）；甲醇（色谱纯，Honeywell公司）；氨水（质谱纯，Aladdin 公司），实验用水为符合 GB/T 6682-2008 的二级水。

供试样品为各大药房和网络购买所得贴敷类医疗器械。

1.2  对照品溶液的制备

精密称取对照品 0.01 g（精确至 0.01 mg），置于 10 ml 棕色容量瓶中，加色谱纯甲醇溶解并定容至刻度，摇匀，得质量浓度为 1 mg/ml 的对照储备溶液。分别取适量对照储备溶液于 10 ml 棕色容量瓶中，用色谱纯甲醇稀释并定容至刻度，摇匀，得1 ~ 100 μg/ml 水杨酸甲酯对照系列溶液。

1.3  实验方法

1.3.1  供试品溶液的制备

取样品 1 贴，撕开粘贴层，贴在定量滤纸上，用剪刀裁去多余滤纸，然后将样品剪成 0.5 cm×0.5 cm的小片，置于 150 ml 烧瓶中，加入色谱纯甲醇 40 ml，置于恒温水浴锅内 70℃连续回流 2 次，每次 2 h；合并浸提液并用色谱纯甲醇分 3 次冲洗烧瓶，再用色谱纯甲醇定容至 100 ml 容量瓶，经 0.22 μm 微孔滤膜过滤后进样分析，同法制备空白溶液进行比较。

1.3.2  仪器条件

液相色谱条件：WATERS ACQUITY UPLC BEHC18 色谱柱（2.1 mm×100 mm，1.7 μm）；流动相A 为 0.05% 氨水，B 为质谱纯甲醇，按表 1 进行梯度洗脱；流速为 0.2 ml/min，进样量为 10 μl；柱温为 40 ℃。 质谱条件：电离方式为电喷雾电离负离子模式、质谱扫描方式为多反应离子监测、毛细管电压为 2.50 kV、脱溶剂温度为 500 ℃、脱溶剂气流为 1000 L/h，其他参数见表 2。

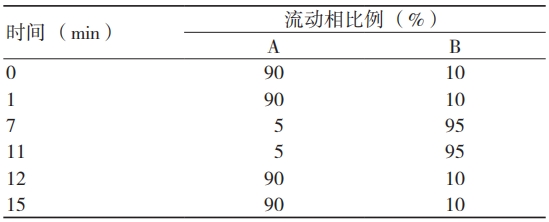

表 1 UPLC 流动相梯度洗脱程序

注：A 为 0.05% 氨水，B 为质谱纯甲醇

2  结果与分析

2.1  质谱参数的优化

将质量浓度为 10 μg/ml 的水杨酸甲酯对照溶液进行一级质谱全扫描和二级质谱轰击，以目标物的分子离子和丰度较强、干扰较小的子离子组成离子对进行监测。同时对特征离子及离子间的丰度比作定性分析、丰度最高的特征离子作定量分析，以提高方法的准确性和专属性。质谱的锥孔电压和碰撞对目标物的裂解起着重要作用，因此重点优化毛细管电压、锥孔电压和碰撞能，以进一步提高该方法的灵敏度。实测水杨酸甲酯在 8.12 min处出现色谱峰，响应的 MRM 母离子为 151 m/z，子离子为 91 m/z、121 m/z，选取 91 m/z 为定量离子、121 m/z为定性离子，碰撞电压为 18 eV，锥孔电压为 26 eV。

2.2  色谱参数的优化

本实验从灵敏度、分离效果、分析时间、峰形方面综合考虑 BEH C8 柱、 C18 柱，最终选择 BEH C18 柱。流动相的选择中，观察乙酸铵（2 mmol/L、10 mmol/L）- 甲醇、乙酸铵（2 mmol/L、10 mmol/L）- 乙腈、甲酸水（0.05%、0.10%）- 甲醇、氨水（0.05%、0.1%、0.2%）- 甲醇等多个系统，发现在酸性环境下，对水杨酸甲酯的电离具有抑制作用，导致质谱没有响应，需使用碱性试剂提高离子化效率、增加信号强度，故采用氨水 - 甲醇系统。通过考察不同浓度的氨水（0.05%、0.1%、0.2%）发现氨水浓度为 0.05% 时，水杨酸甲酯的峰形、响应值均较好，选择 0.05% 氨水 - 甲醇作为流动相。鉴于碱性流动性对仪器的损伤较大，分析 0.20、0.25、0.30 ml/min 的流速后，采用 0.2 ml/min 的流速。

2.3  方法验证

2.3.1  专属性试验

取“1.2 项下的对照品溶液的制备”的溶液，按“1.3.2”项下条件进样测定，水杨酸甲酯定性和定量离子对的 MRM 图见图 1。取阳性样品、空白样品分别按照“1.3.1”项下方法制备，按“1.3.2”项下条件进样测定，阳性样品、空白样品的定性和定量离子对的 MRM 图分别见图 2~3。从图 1、图 2 中可以看出，对照品和阳性样品的峰型对称、尖锐，分离度良好，基线较为平稳，且阳性样品中的定性离子、定量离子的保留时间及离子丰度比均与对照品的保留时间、离子丰度比一致，则予以确认含有同一物质。从图 3 中可看出，空白样品的定性和定量离子出峰时间、离子丰度比均不一致，则不予确认，表明该方法专属性较强。

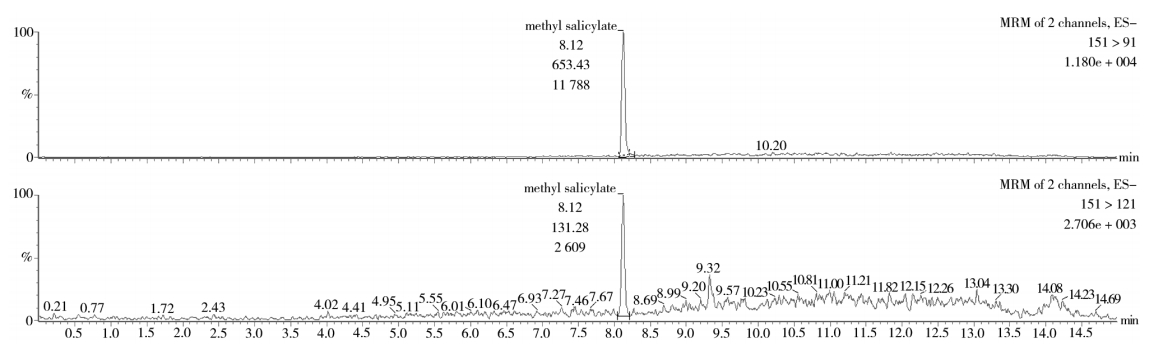

图 1 对照品定性和定量离子对的 MRM 图

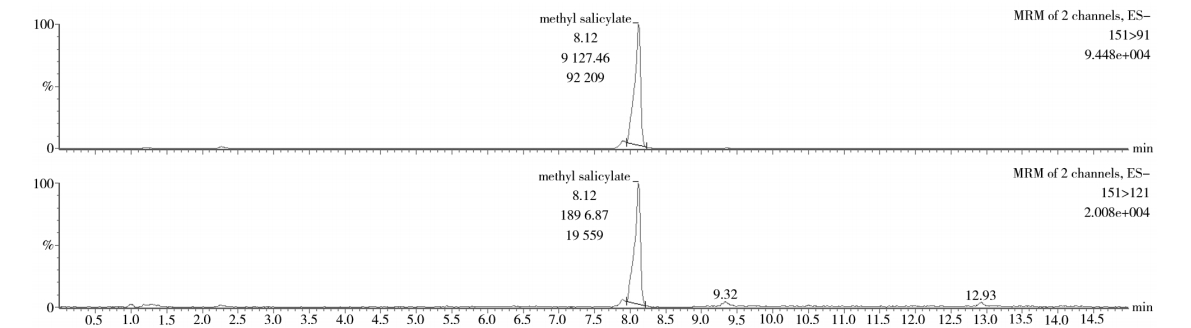

图 2 阳性供试品定性和定量离子对的 MRM 图

2.3.2  线性关系考察

配制质量浓度为 1 、2、4、6、8、10、20、50、80、100 μg/ml 水杨酸甲酯标准系列溶液，按“1.3.2”测定，以定量离子的峰面积值对浓度进行线性回归，线性方程为 y = 0.50307x +191.14（r = 0.9997），结果表明，相关系数r > 0.999，水杨酸甲酯 1 ~ 100 μg/ml范围内线性关系良好。

2.3.3  检出限

UPLC-MS/MS 使目标物的精确质量数提取，基线噪音很低，信噪比一般较大，因此本实验不选择 S/N 为 3‥1 的浓度作为化合物检出限，S/N 为10‥1 的浓度作为化合物定量限 ^[8]，而是逐级稀释对照品溶液，以最小响应信号所对应的浓度作为检出限，然后以检出限的 3 倍确定定量限，实验测得检出限为 0.1 μg/ml、定量限为 0.3 μg/ml。

2.3.4  精密度

取样品按“1.3.1”方法制备的供试品溶液、质量浓度为 50 μg/ml 的对照品溶液，分别连续测定 6 次。在 MRM 模式下计算提取定量离子峰面积的相对标准偏差（relative standard de-viation，RSD）为 0.7%（n = 6），结果显示方法的精密度良好。

2.3.5  回收率

选取阴性样品分别添加 0.1、0.5、2 mg 3 个水平进行加标回收实验，每个水平各 6 份样品，按照“1.3.1”处理、“1.3.2”测定，结果显示回收率为90.3% ~ 100.7%，RSD 为 0.5% ~ 0.9%，表明回收率良好，见表 2。

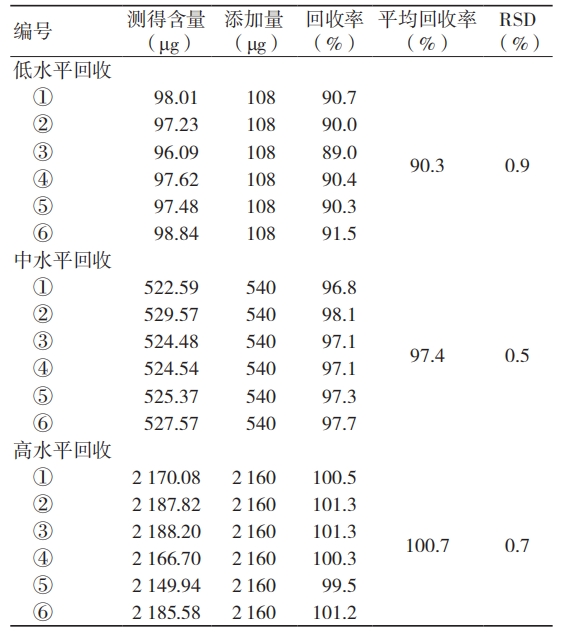

表 2 水杨酸甲酯的回收率实验结果（n = 6）

注：RSD 为相对标准偏差

2.3.6  稳定性

取阳性样品，按照“1.3.1”处理、“1.3.2”分析，分 别 在 0、12、24、30、36、48 h 测 定。 在 MRM模式下计算提取定量离子峰面积的 RSD 为 0.6%，RSD < 5%（见表 3），表明阳性样品中的目标物 48 h内稳定性良好。

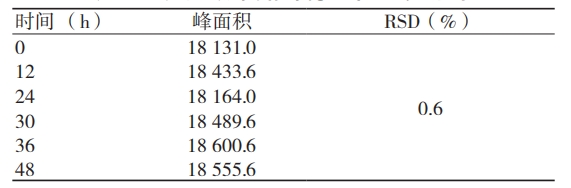

表 3 水杨酸甲酯的稳定性实验结果

注：RSD 为相对标准偏差

2.4  样品制备方法的分析

本研究对贴敷类医疗器械产品进行探讨，患者在使用产品时贴于患处，一般以 1 贴为 1 次用量，贴的大小与患者的部位有关，因此以 1 贴为实验用量。参照相关文献 ^[6，14]，选择甲醇为样品的浸提溶剂并采取冷凝回流的方式，获得浸提液。供试样品为各大药房和网络购买所得贴敷类医疗器械，部分贴敷类医疗器械产品名称及宣称功效举例见表 4。以铁粉或其他粉末致热为工作原理的热疗贴、热灸贴等贴敷类医疗器械一般含有发热粉剂，且发热粉剂不接触皮肤，不适用于此样品制备方法。

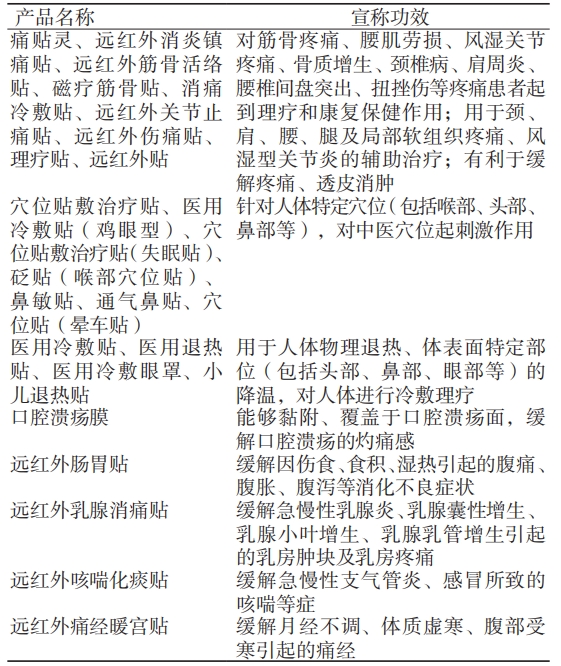

表 4 部分贴敷类医疗器械产品名称及宣称功效举例

2.5  贴敷类医疗器械产品中水杨酸甲酯的测定

采用建立的 UPLC-MS/MS 方法对市售和网购的贴敷类医疗器械产品（包括医用冷敷贴、医用冷敷凝胶、远红外镇痛贴、晕车贴、鸡眼贴等）是否添加水杨酸甲酯进行检测。114 份样品中，共检出阳性样品 29 份，检出率为 25.4%，含量为每贴 1 ~47 mg，且阳性样品多集中在医用冷敷贴、远红外镇痛贴样品中。

3  讨论

面对日益复杂的贴敷类医疗器械产品质量安全形势，检验、检测能力亟需高质量发展，以满足安全监管的需要。气相、液相色谱法是筛查食品、药品中非法添加物常用的方法，但由于贴敷类医疗器械基质复杂，成分不明，基质中的其他成分可能与水杨酸甲酯具有相同的保留时间，所以需高分辨的质谱数据提供准确可靠的信息 ^[5]，所以通常利用色谱法进行初筛，再用 UPLC-MS/MS 法验证，试验过程步骤多且复杂，耗时过长。本研究通过质谱、色谱条件的优化及方法学验证，证明本研究建立的 UPLC-MS/MS 法简便可靠、快速高效，可有效对贴敷类医疗器械产品中是否添加水杨酸甲酯进行监测。另外，贴敷类医疗器械非法添加成分繁杂，可参考文献 ^[6-9] 与本研究方法同时测定多种成分，省时省力，为批量处理分析样品提供便捷。本研究对 114 份样品进行测定，发现阳性样本 29 份，满足对目标物进行精准分析的要求，进一步验证了该方法可用于大批量样品检测的有效性和实用性。

【参考文献】

［1］国家食品药品监督管理总局 . 国家药监局关于发布第一类医疗器械产品目录的公告（2021年第158号）[EB/OL].（2024-01-15） [2021-12-31]https://www.nmpa.gov.cn/ylqx/ylqxggtg/20211231171223126.html.

［2］徐硕，金鹏飞，何笑荣，等 . 检测抗风湿类中成药和保健品非法添加化学药物的研究进展 [J]. 西北药学杂志，2018，33（1）：133-136.

［3］冷亚东 . 糖皮质激素类药物的不良反应和并发症的分析研究 [J]. 北方药学，2017，14 （1）：154.

［4］魏秀丽，张志民，张传津，等 . 超高效液相色谱 -二极管阵列法测定清肺止咳散中非法添加的4 种解热镇痛药 [J]. 中兽医医药杂志，2020，39（2）：49-53.

［5］鲁艺，韩东岐，黎雪清，等 . 超高效液相色谱 -二极管阵列法测定清肺止咳散中非法添加的4种解热镇安神类和抗风湿类中成药和保健食品中非法添加化学成分的案例分析 [J]. 中国药事，2015，29（8）：775-781.

［6］杜福映，张花美，王晨晓，等 . 远红外贴中16 种非法添加药物的识别与含量测定 [J]. 药物分析杂志，2022，42（2）：329-334.

［7］孙夏荣，史达，曹玉，等 . 超高效液相色谱 - 串联质谱法同时测定外用贴膏剂中非法添加48个化合物 [J].药物分析杂志，2020，40 （3）：502-513.

［8］乜红磊，张磊 . UPLC-MS/MS 法检测抗风湿类中药制剂中非法添加的21种糖皮质激素类化学药物 [J].中南药学，2020，18 （7）：1147-1151.

［9］赵雯婧，赵红旗，刘智勇 . 超高效液相色谱 - 四极杆 / 静电轨道阱高分辨质谱法快速定性和定量筛查抗风湿类中成药和保健食品中16 种非法添加化学药物 [J]. 河南预防医学杂志，2021，32 （6）：454-459.

［10］皮璟渔，吴迪，周临，等 . 超高效液相色谱 - 串联质谱法测定鸭蛋中7 种四环素类药物残留 [J]. 分析试验室，2020，39 （9）：1062-1065.

［11］胡晓炜. GC法测定麝香镇痛膏中水杨酸甲酯的含量 [J].中国中医药科技，2013，1（20）：44-45.

［12］刘涛，吴琳，杨婷，等 . 气相色谱法同时测定解痉镇痛酊中薄荷脑和水杨酸甲酯含量的研究 [J]. 临床合理用药，2018，11（10C）：37-39.

［13］张润容，叶雪峰，高进，等 . 风痛灵膏的制备工艺考察及其水杨酸甲酯的含量测定 [J]. 中国实验方剂学杂志，2016，22（13）：27-30.

［14］沈小钟，崔穗旭，邱蔚芬，等 . GC 法同时测定跌打镇痛膏中樟脑、薄荷脑和水杨酸甲酯含量 [J]. 中国药师，2020，23 （4）：37-39.

［15］张国浩，郭世明. 高效液相色谱法测定依马打红花油中丁香酚及水杨酸甲酯的含量 [J]. 湖南中医学院学报，1996，16 （4）：51-52.

［16］钟惠敏，陈锦兰 . 高效液相色谱法测定止痛消炎软膏中水杨酸甲酯的含量 [J]. 湖南中医学院学报，2014，24 （5）：334-336.

［17］时正媛，曾蔚欣，杨丽，等 . 双波长 HPLC 法同时测定复方水杨酸甲酯软膏中盐酸麻黄碱和水杨酸甲酯的含量 [J]. 中国药房，2015，26（3）：369-371.

［18］赵琪，钱叶飞，贾昌平，等 . UPLC-DAD 快速筛查抗风湿类保健食品及中成药中非法添加的19 个化学物质 [J]. 药物分析杂志，2019，39（12）：2171-2177
