S2001 型车载式 X 射线机是 XCY2002-1/200 型野战 X 射线诊断车的核心部分，集成了西门子Polydoros LX30 型高频高压发生器、透视机架、球管和探测器等关键部件 ^[1-2]。该设备具有结构紧凑、操作便捷的特点，可随车载移动，特别适用于野战、应急救援、边境检查等需要快速部署、移动作业的场景，是卫勤保障中的重要卫生装备。iDR3000D型数字 X 射线机作为国产设备的代表，由河南柏斯生物科技有限公司生产，具有功能完善、稳定性强、故障率低等优势，在基层医疗机构中广泛应用 ^[3]。野战环境下，设备常面临供电不稳、温湿度变化大等挑战 ^[4]。而数字 X 射线机复杂的控制系统也对维修工作提出了更高要求 ^[5]。掌握这类设备的工作原理和维修方法，对于保障野战环境下医疗工作的正常开展具有重要意义。本研究基于实际维修案例，分别针对 S2001 型车载式 X 射线机自检中断和 iDR3000D 型数字 X 射线机发生器异常两类典型故障进行总结，详细记录故障现象，系统分析故障原因，完整呈现维修过程。通过对典型案例的剖析，旨在总结有效的维修方法，为同行处理类似问题提供参考。

1 S2001 型车载式 X 射线机结构与原理

S2001 型车载式 X 射线机由 X 射线发生器、控制系统、机械支撑与定位系统及辅助组件组成。其中X 射线发生器是产生 X 射线的核心部件，包含 X 射线管和高压发生器，能输出稳定的 X 射线束；控制系统包括控制器和微控制单元板，用于精确调节和控制 X 射线的输出电压、电流，维持设备的正常运行状态；机械支撑与定位系统由管球托架及胸片架等组成，可适应不同的检查角度和需求；辅助组件包括限束器、探测器及配套的变频器等。

工作原理：设备工作时，控制系统负责驱动X 射线发生器产生射线，并穿透被检人体，探测器负责接收射线并将其转换为图像信号。通过移动和调整托架或胸片架的位置，可以从不同角度获取人体内部的结构信息，从而实现影像学检查。

2 S2001 型车载式 X 射线机故障维修

2.1 故障现象

野战 X 射线诊断车在执行任务前的准备中接入标准 380 V 市电后，配电柜显示的电压、电流及频率指标均处于正常范围。通电调试时，透视机架运行无异常，机械动作和基础功能正常。开机系统进行自检，在屏幕右下角显示数字“6”时中断，无法进入系统操作界面，且无任何错误代码提示。维修人员尝试多次重启设备，故障依旧存在，无法自行恢复。

2.2 故障分析与维修

根据医疗设备维修的基本原则和该设备的特殊性，制定从简到繁、从外到内的系统排查方案。首先，从外部因素入手，检查设备电气部分：D160 板（电压控制板）与 D291 板（接口板）上的所有保险丝均完好无损，未发现熔断或接触不良现象；进一步检查电源分配单元中的 F11 至 F20 保险丝，均处于正常状态，排除因保险丝破损导致的电路中断。其次，使用万用表测量三相输入电压，三相电压无缺相或电压异常。再次，在完成外部排查后，对关键电路板进行检测。使用数字万用表测量 D160 板上的关键点电压：X28、X29、X30、X31 处的直流电压分别为 0、+15、-15、+ 5 V，均在正常范围内；X26 与 X27、X32 与 X33、X34 与 X35 之间的直流电压均为 24 V，符合设备技术手册规定的标准值。以上检测结果可排除电源输入及常规供电问题，说明故障可能出现在更复杂的控制系统部分。查看西门子 Polydoros LX30 型 X 射线主机的技术手册，注意到 D100 板（中央主板）上设计有一位数字数码管，专用于显示系统自检及运行状态代码，便于判断主板运行情况和定位复杂故障。通过查阅设备说明书确定该数码管的显示代码对应不同的系统状态，故障发生时，状态数码管指示灯持续显示代码“2.”（图 1），提示“通信开始，D100 板正等待XCU（X 射线控制单元）初始化”。

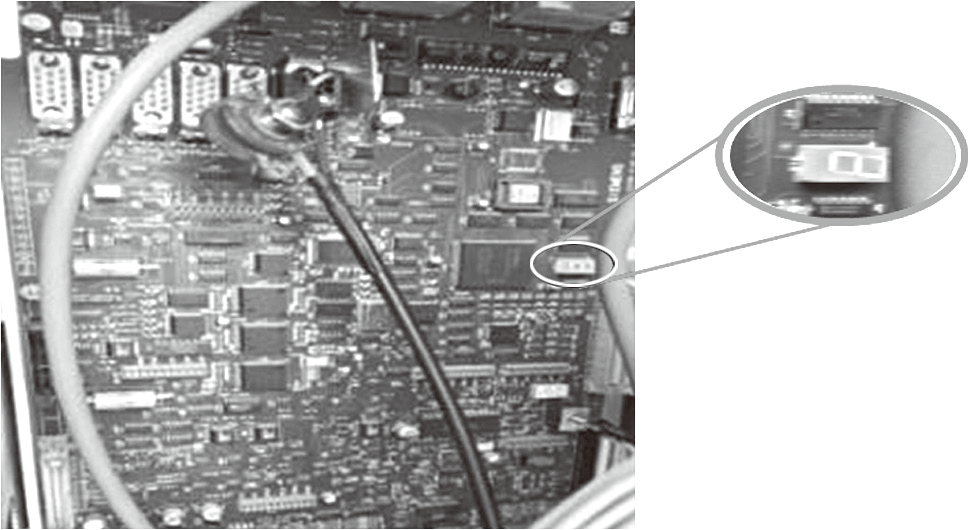

图 1 D100 板上的 1 位状态数码管指示灯显示“2.”

因此，当前显示“2.”时表示 D100 主板运行正常，但无法与 XCU 建立正常通信，因此故障点可能位于 XCU 所在的 D200 板。考虑到该型号主机已停产多年，原厂配件难以获取，且第三方维修公司所提供的拆机配件报价较高，为最大限度降低维修成本并缩短停机时间，决定尝试借用同类配件进行替换测试。经多方了解和协调，得知附近某单位的同型号 X 射线诊断车已完成数字化升级改造，原有透视部件已拆卸并存放在库房闲置。工程师立即前往该单位并获得许可拆取其闲置设备中的D200 板，严格按照设备更换规程装于故障设备中进行测试。更换 D200 板后，重新启动设备，系统自检流程顺利通过。随后进行了全面的功能测试，包括透视功能、图像采集、剂量控制等，所有整机操作均恢复正常，同时图像采集与处理均无任何异常，故障排除。

2.3 小结

该维修案例表明，在处理老旧型号医疗设备故障时，建立区域性的配件共享机制具有重要意义。通过配件共享，不仅能够显著降低维修成本，还能有效缩短设备停机时间，提高医疗设备的保障效率。

3 iDR3000D 型数字 X 射线机故障维修

3.1 故障现象

iDR3000D 型数字 X 射线机配备独立配电柜。例行检查中发现，合闸供电后设备机架运行正常，机械运动和位置调整无异常，但操作系统界面提示“发生器工作不正常”，无法执行曝光操作。

3.2 故障分析与维修

首先，执行断电操作，打开发生器前盖，使用万用表逐一检测内部所有保险丝，均无熔断现象。其次，测量交流接触器的控制线圈电阻值，发现电阻值在标准范围内，未见开路或短路情况。再次，重新通电进行动态检测，发现仅 RY-PC-V2.2 板（电压控制板）的 WV 排线处有 380 V 电压输入，而该板的其他输入输出端均未通电。同时，RY

CanControl-V2.1 板（主板）和 RY-LS-V2.1 板（旋转阳极控制板）也处于未通电状态，交流接触器未吸合。考虑到输入端三相电压正常，且电路板未见明显的元件烧毁痕迹，但控制电路系统未能正常启动，这种现象与设备异常断电后出现的系统程序“死机”或状态锁存极为相似。数字 X 射线设备通常设计有多重保护机制，当检测到电网异常时，系统自动进入保护状态，防止设备受损。该保护机制虽然能有效保护设备，但会导致系统状态锁存，需要人工干预才能恢复正常。由于缺乏详细的技术资料，因此联系厂家技术工程师进行远程诊断。厂家工程师怀疑 RY-PC-V2.2 板损坏，建议更换该电路板。在准备执行更换操作时仔细观察 RY-PC-V2.2 板的整体结构，发现板上装有 2 个标有 S1 和 S2（图 2）的按钮开关。根据医疗设备关于“复位键”的设计经验，尝试按下S2 按钮，设备所有控制板的指示灯均正常亮起，随后执行重启操作，设备自检顺利通过。最后，为验证设备修复的可靠性，进行测试曝光，所有曝光参数均准确，成像质量符合标准，整机功能完全恢复正常。

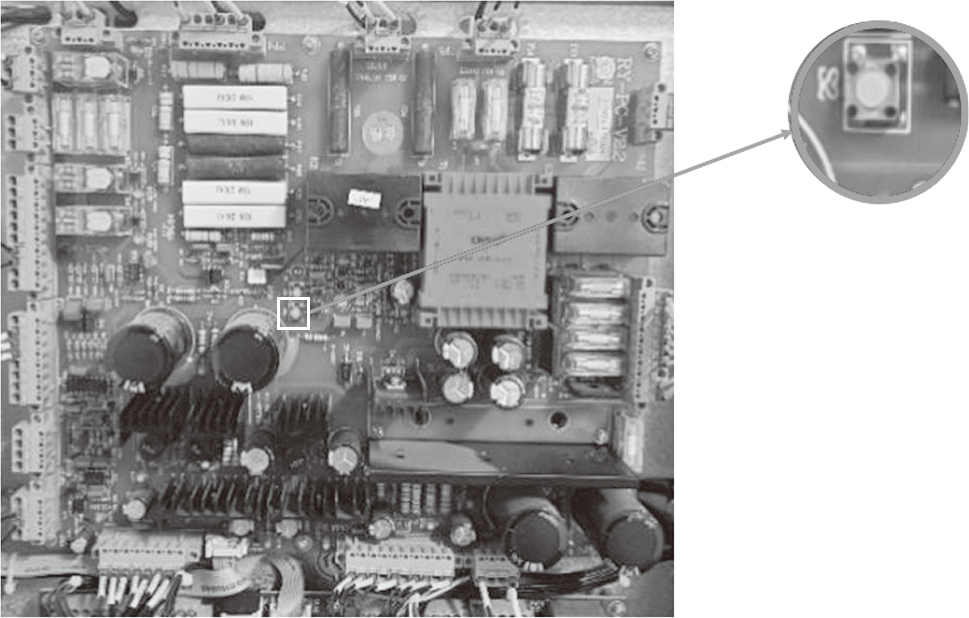

图 2 RY-PC-V2.2 板上的复位键 S2

3.3 小结

该维修案例提示，对于突然断电等异常情况引起的设备故障，维修人员首先应考虑使用设备自带的复位功能进行处理。复位功能往往是最快捷、最经济的解决方案。这一经验对处理同类数字 X 射线设备的突发性故障具有重要的参考价值。

4 总结

通过上述两例典型故障的维修实践可以总结得出以下经验。首先，在处理 X 射线机自检不通过的故障时，维修人员应充分利用设备内置的诊断工具，如状态数码管指示灯代码等。这些工具可以能提供关键的故障定位信息，帮助维修人员处理故障。对于老旧配件供应问题，在确认所需更换的配件后，可以通过建立区域协作机制，借用同型号闲置配件进行替换测试，既能验证故障判断的准确性，又能节约维修成本和时间。其次，对于 iDR3000D型数字 X 射线机因突然断电导致的系统异常 ^[6]，维修人员应首先检查关键控制板是否设有复位装置，手动复位操作是解决此类“软故障”的首选方法，能有效避免不必要的配件更换 ^[7]。现代数字医疗设备往往集成了复杂的软件系统和智能保护机制，要求维修人员熟练掌握硬件的维修技能，同时了解系统工作原理和软件运行机制。因此，建议建立完善的维修资料库，详细记录每次故障的现象、分析过程及处理方法，为后续维修工作提供参考。最后，建议维修人员加强系统的理论学习和实践锻炼，提升对复杂故障的分析判断能力，从而确保医疗设备始终保持良好的运行状态，为临床诊疗工作提供可靠保障 ^[8-12]。

【参考文献】

［1］毛岩，赵庆军，徐桓 . S2001型车载 X 线机常见故障与维修方法探讨 [J]. 医疗卫生装备，2016，31 （8）： 153.

［2］李付长 . S2001型野战车载式 X 射线机自检故障维修 [J]. 医学信息，2011，24（7）： 4645.

［3］赵辉，周伟 . iDR 系列数字 X 射线机故障分析与处理 [J]. 医疗卫生装备，2021，42（2）：102-105.

［4］王明，张强 . 野战条件下医疗设备维护保障的特点与对策 [J]. 人民军医，2019，62（5）：445-448.

［5］陈志刚，刘建军 . 数字 X 射线机基本原理与维修 [J]. 中国医疗设备，2020，35（3）：178-180.

［6］刘振华，王建军 . 医疗设备突然断电故障分析与防护 [J]. 中国医学装备，2019，16（7）：134-137.

［7］马志强，王丽华 . 复位电路在医疗设备中的应用研究 [J]. 电子技术应用，2019，45（8）：89-92.

［8］张伟，李勇 . 西门子 Polydoros 系列 X 线机维修案例分析 [J]. 临床放射学杂志，2018，37（4）：567-569.

［9］徐志刚，孙丽萍 . X 射线发生器控制电路原理与维修 [J]. 放射学实践，2020，35（6）：789-792.

［10］黄建军，周敏 . 数字 X 射线机自检过程分析与故障诊断 [J]. 中国医疗设备，2021，36（4）：156-159.

［11］杨朔，卢亮亮，宋琳琳 . Senographe DS 数字乳腺X 射线机故障维修 2 例 [J]. 医疗卫生装备，2024，45（1）：118-120.

［12］伊尔夏提，孟江 . 联影 uDR588i 型数字化医用 X 射线摄影系统常见故障维修3 例 [J]. 医疗卫生装备，2024，45（4）：119-120.
