数字化 X 射线摄影机（digital radiography，DR）是各级医疗机构配置的基础医疗设备，其通过数字化探测器，将透过人体的 X 射线转化成数字信息，于专用计算机控制下直接读取曝光后探测器记录到的数字影像信息，再经其图像处理系统进行处理，以数字化图像显示和存储 ^[1]。飞利浦 Digital Diagnost 3 双板 DR 是常见的 DR 类型，具有图像处理速度快、图像质量好、操作简单、使用方便等优点 ^[2-3]，但使用一定年限后，许多部件不可避免地会出现老化、磨损等，易引发设备故障 ^[4-5]。本研究通过对飞利浦 Digital Diagnost 3 双板 DR 设备维护工作中遇到的 4 例典型故障案例进行总结，旨在为医工同行维修同类故障提供参考。

1  飞利浦 Digital Diagnost 3 的结构和工作原理

Digital Diagnost 3 型 DR 设备主要构成部件有Optimus 高压发生器、平板探测器、控制台、Sun Blad 2500 工作站、SCU 组件、X 射线球管和 ( 或 )悬吊组件、胸片架诊断床。Optimus 高压发生器包含激发 X 射线的高频高压发生器和逆变器、控制 X射线参数的千伏毫安电路板、电源分配模块、TRB通讯连接板等部件；X 射线球管系统产生 X 射线，为 SRO 33100 ROT360 型 X 射线球管，内部灯丝作为阴极，点亮产生电子，电子在高压电场作用下轰击旋转阳极靶面产生 X 射线，其上安装束光器以限制 X 射线射出范围；控制台包括 AWS（Acquisition Work Spot）主机和曝光手闸组成，用于 X 射线检查的控制操作和图像显示；机械装置包括卧位检查床、立位胸片架和悬吊系统，用于承载患者和定位平板探测器及球管位置。该系统采用整体设计一体化方案，各子系统间通过 Mini System Bus 总线控制，确保了系统的整体稳定性。

2  故障一

2.1  故障现象

按下视野灯开关，视野灯不亮。

2.2  故障分析

飞利浦 Digital Diagnost 3 双板 DR 的视野灯配置12 V、100 W 的卤素灯泡。灯泡平均使用寿命约 1 年。视野灯不亮的常见原因有 2 个：（1）视野灯灯泡长期过热，老化损坏；（2）视野灯供电电源损坏。

2.3  故障维修

关闭机器，打开束光器外壳，于束光器左侧看到视野灯安装位置。视野灯外部是散热器罩，拧开散热器罩两边螺钉，取下散热器，看到视野灯。将灯泡向下缓缓用力拔出，用万用表测量灯丝电阻，确认灯泡损坏，替换新灯泡（图 1）。重新开机，按下视野灯按钮，视野灯正常工作，故障解除。装上灯泡散热器罩及束光器外壳。维修完成。需要注意：若按下视野灯开关，视野灯仍不亮，且用万用表测量灯泡供电电压无 12 V 电压，则说明灯泡供电模块损坏，需从厂家订购新的供电电源模块进行更换。

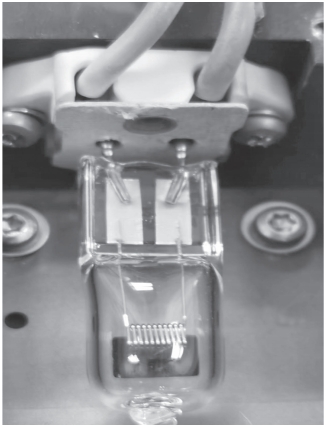

图 1　 视野灯灯泡实物图

3  故障二

3.1  故障现象

遥控器无法控制立位架运动，内部按键控制正常。

3.2  故障原因

故障原因主要有 3 个：（1）遥控器内部电路故障；（2）立位架信号接收模块故障；（3）立位架的红外接收器与遥控器无法匹配。

3.3  故障维修

首先，检查遥控器按键指示灯是否正常，若正常，则遥控器基本没有问题。其次，进行立位架遥控信号接收器与遥控器匹配操作。匹配操作前需切断配电柜电源，整个 DR 停机 1 min 以上，再重新开机。于管理员账号模式下，选择“system”菜单，找到“Service tool START”按钮，点击后选择“Adjustment” 菜单， 再选择“Wallstand VS”，最后点击“Teach RemoteControl”；随后按照提示要求，同时按住遥控器上特定的 2 个按键（见图 2），直至一串 5 位数字出现在列表框中（图 3），该串数字为遥控器的识别码，表明立位架信号接收器与遥控器匹配成功。最后，通过实际遥控操作确认遥控器可正常工作，故障解除。注意：若无法匹配成功，则可能是立位架遥控信号接收模块损坏，需联系厂家订购新的接收模块，待更新接收模块后重新匹配，再进行遥控测试，确保功能恢复正常。

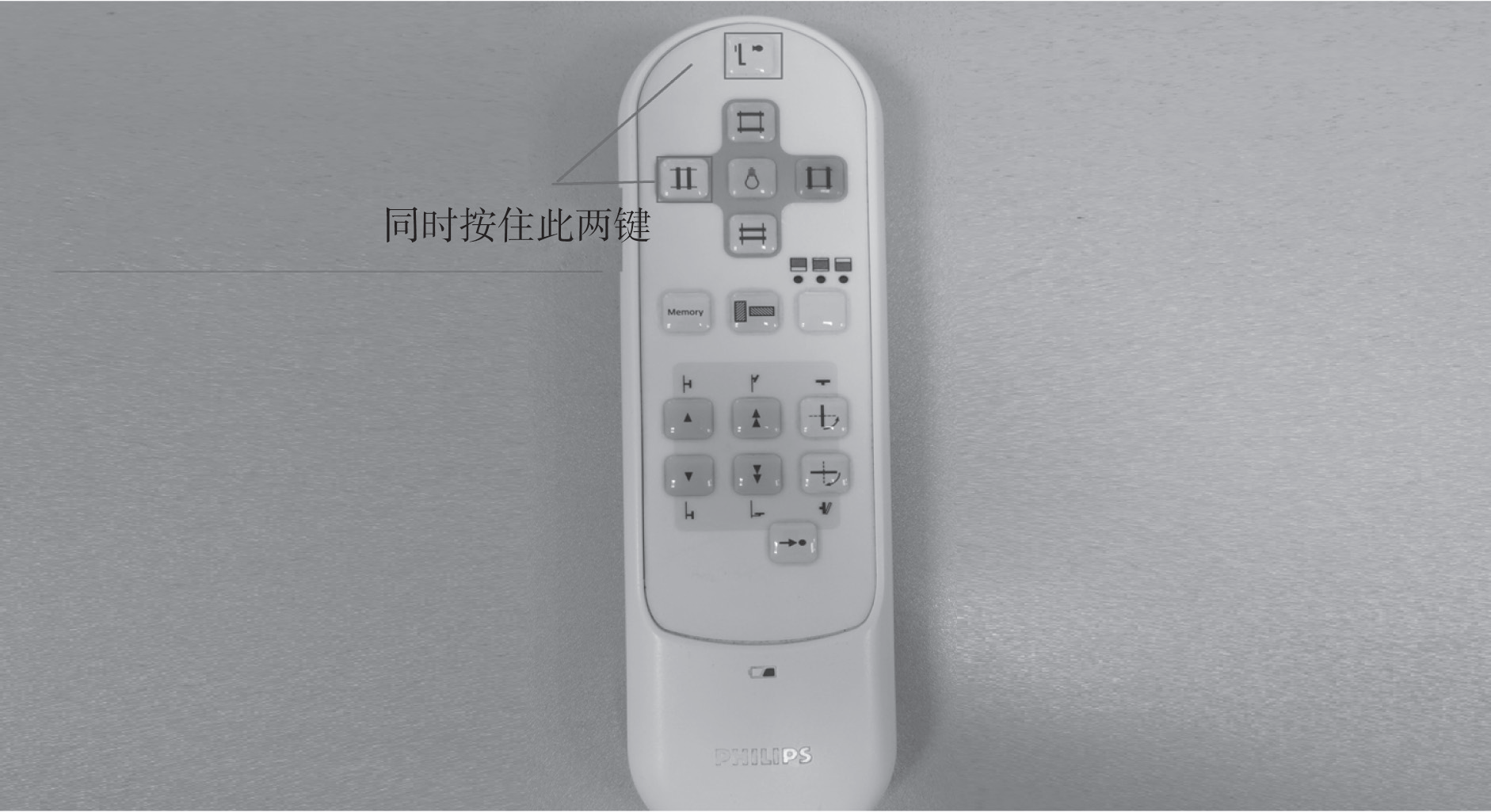

图 2 遥控器匹配操作按钮

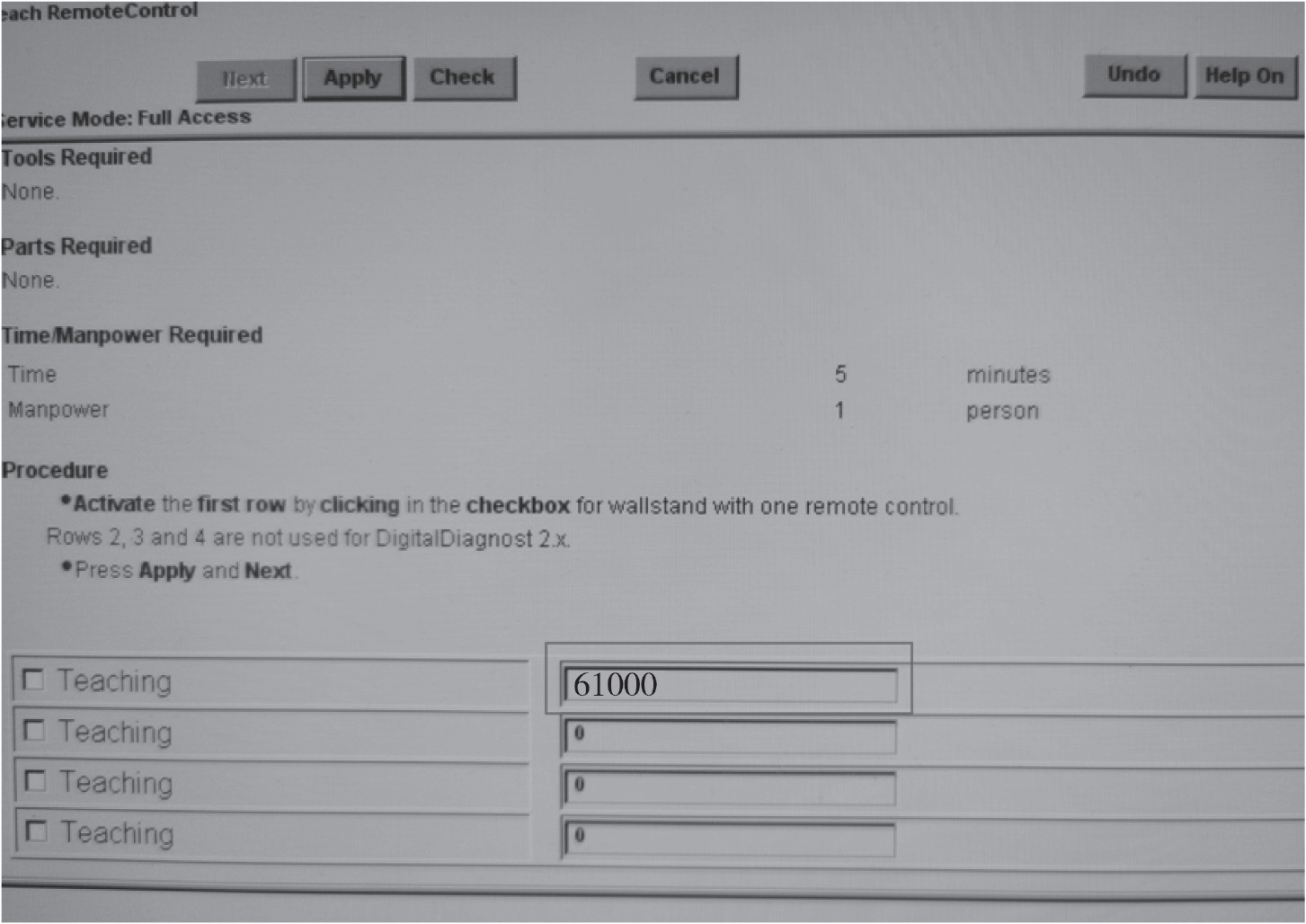

图 3 遥控器匹配成功界面

4  故障三

4.1  故障现象

屏幕报“Grid not moving”（滤线栅无法移动）错误，无法继续曝光操作。滤线栅报错信息及滤线栅磁铁传感器实物如图 4 所示。

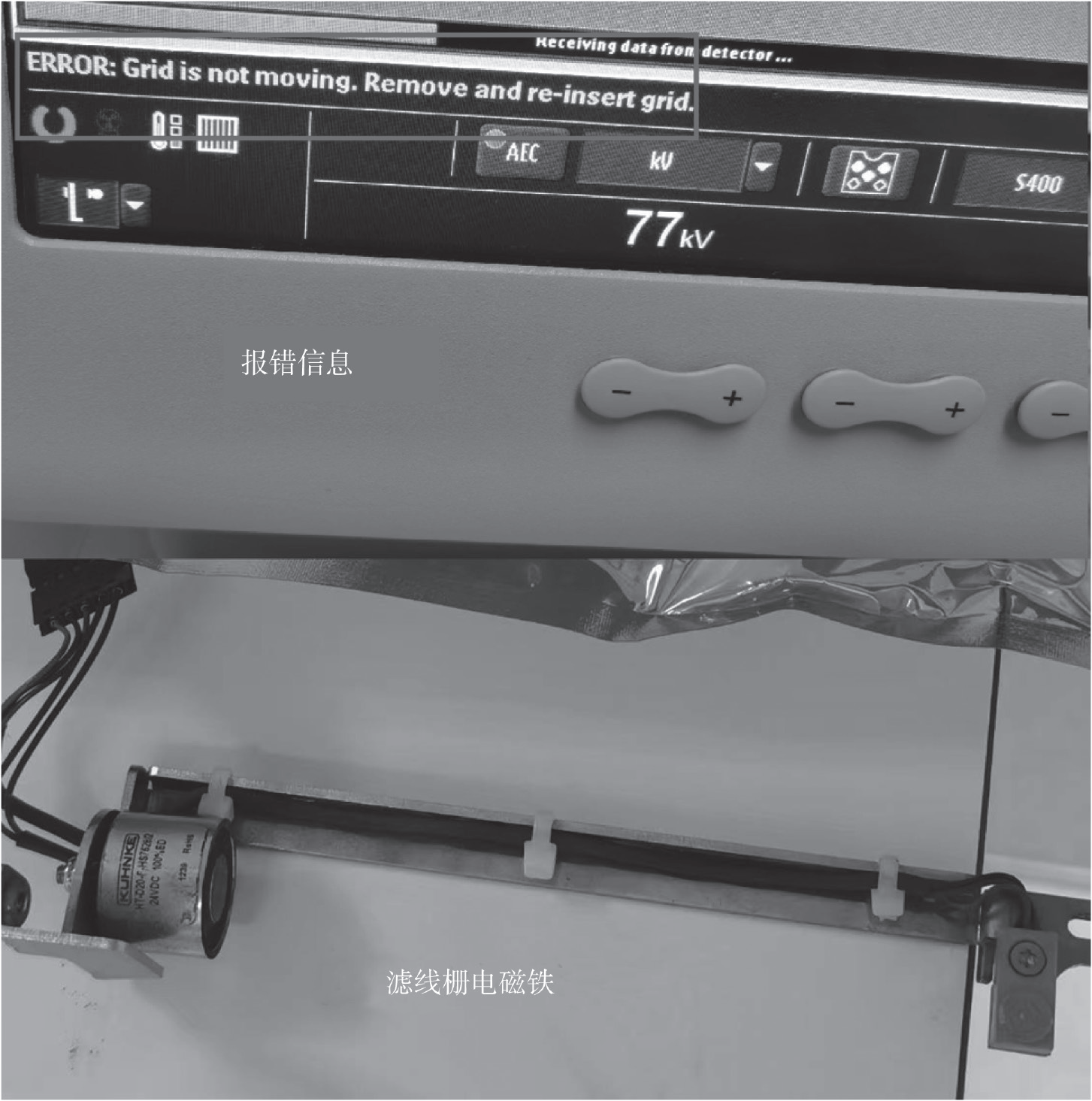

图 4 滤线栅报错信息及滤线栅磁铁传感器实物

4.2  故障原因

飞利浦 Digital Diagnost 3 双板 DR 采用动栅滤线器技术，其在非曝光状态下滤线栅电磁铁传感器可吸住滤线栅框架。曝光时，电磁铁释放滤线栅框架，滤线栅借助支架的弹性进行自由振荡。根据错误提示“滤线栅无法移动”分析可能原因主要有2 个：（1）滤线栅磁铁传感器老化、失效，无法吸合与释放滤线栅框架；（2）滤线栅框架断裂。

4.3  故障维修

首先，重新拔插滤线栅，滤线栅插入位后观察滤线栅能否自由振荡，若能自由振荡，则说明框架正常，问题基本出在滤线栅磁铁传感器方面；其次，将 DR 关机，拆下滤线栅磁铁传感器，用万用表检查磁铁线圈电阻，发现线圈断路，从厂家订购新的滤线栅磁铁传感器并安装好后，用细砂纸轻轻打磨与磁铁传感器接触的框架表面，保持接触面干净。重新开机后错误提示消失，故障排除。

5  故障四

5.1  故障现象

立位位置时，球管无法自动跟随。

5.2  故障原因

飞利浦 Digital Diagnost 3 双板 DR 具有球管与立位探测器位置自动跟随功能。球管自动跟随功能通过读取立位架位置电位器阻值实现。分析出现球管无法自动跟随立位探测器的可能原因主要有 2 个：（1）立位架位置电位器损坏或松动；（2）立位架位置信号读取控制板故障。

5.3  故障维修

按照先简单后复杂的维修思路，首先，检查立位架顶上位置电位器是否完好，发现位置电位器的固定螺钉脱落，导致位置电位器无法准确随探测器移动。手动调节位置电位器，让球管自动跟随至立位架探测器中心线，再固定电位器的螺钉。调节胸片架上下移动，测试球管自动跟随功能正常，故障解决。立位架位置电位器实物如图 5 所示。

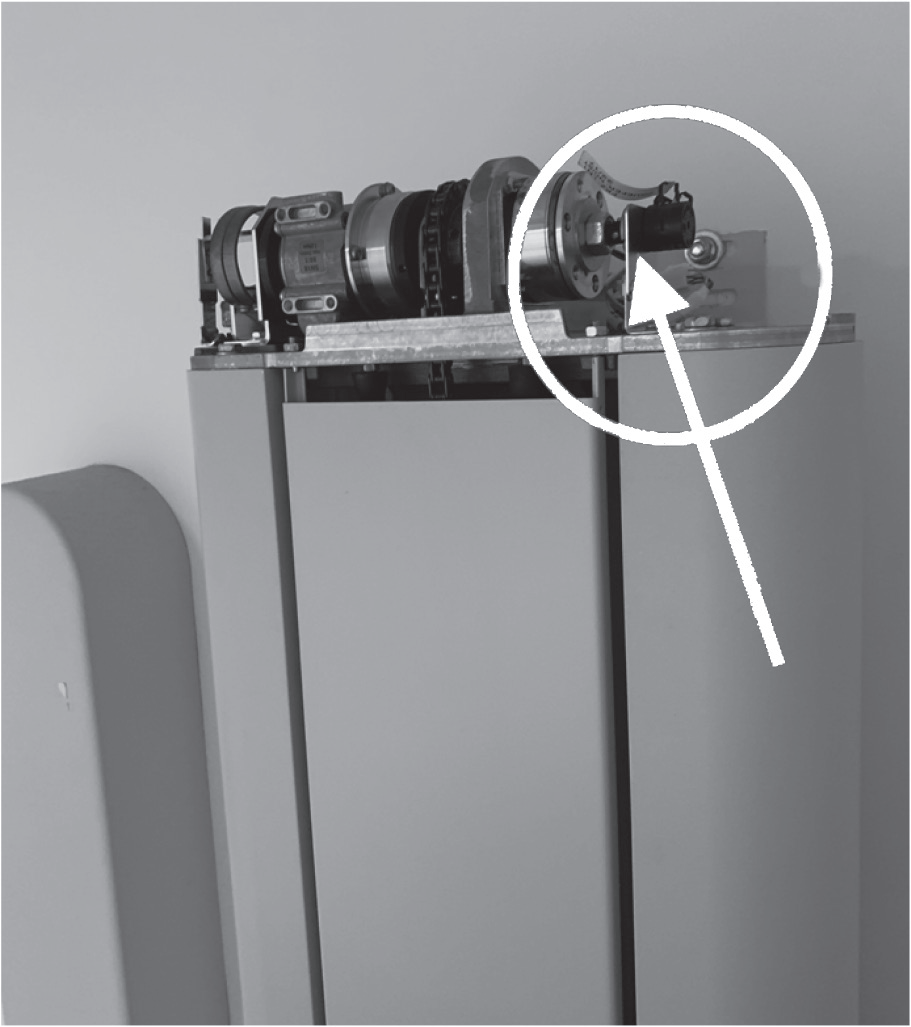

图 5 立位架位置电位器实物

6  小结

Digital Diagnost 3 双板 DR 设备的日常使用中故障率较高，影响临床工作。本研究通过对 4 例故障维修过程的深入分析，为同行解决同类问题提供参考。临床工程师只有充分了解设备的结构组成及工作原理，才能较快找到故障原因，针对各种不同类型故障提出有效的处理措施，从而确保设备运行的精准性与安全性 ^[6-7]。

【参考文献】

［1］车雪松，张敏，卢东生 .DR 设备故障维修案例分析 [J]. 中国医学装备，2022，19（5）：205207.

［2］马春贵，陈哲 . 飞利浦 Digital Diagnost DR 故障维修五例 [J]. 中国医疗器械信息，2021，27（17）：184-186.

［3］杨杰，邢欢，刘志友，等 . 飞利浦 DR 故障分析与维修2例 [J]. 北京生物医学工程， 2021， 40（4）：438.

［4］员伟康，杨芳，顾阳，等 . GE Definium 6000 DR 故障维修两例 [J]. 电子元器件与信息技术，2021，5（8）：61-62.

［5］李啟东，杨家明，麦一山 . SIEMENS AXIOM Aristos VX Plus DR 故障维修四例 [J]. 医疗装备，2021，34（3）：135-136.

［6］陈宝剑 . 柯达 DR3500 X 线机故障维修2例 [J]. 北京生物医学工程，2019，38（6）：655.

［7］陈水生，吴北金，陈窍 . 西门子 DR 的日常维护及故障维修 [J]. 医疗装备，2019，32（14）：118-119.
