目前，放射治疗是临床治疗肿瘤患者的主要手段之一。随着射野成型模块技术（beam shaping module，BSM）的快速发展，放射治疗逐步向精细化发展。BSM 系统特别是多叶光栅（multi leaf collimator，MLC）的出现有效促进了三维适形放射治疗（3D conformal radio therapy，3DCRT）、 调强放射治疗（intensity modulated radiation therapy，IMRT） 和旋转容积调强放射治疗（volumetric modulated arc therapy，VMAT）等先进治疗技术的临床应用和精细化治疗效果，且以上治疗方式已经成为当前的主流放射治疗技术 ^[1-2]。

为使靶区与其周围正常组织之间的剂量梯度更好，BSM 的半影要求越小越好 ^[3-5]。固定设备的机械设计是确定的，半影也应是确定的，唯一能够引起差异的是半影的测量过程。为了明确地确定产品的半影，便于后续的临床特性分析及应用，本研究对西安大医 TaiChiA 直线加速器配置MLC60 的 BSM 进行标准照射野 10 cm×10 cm 及以下照射野半影测量，同时使用不同方法进行结果分析，以期为系统设计、测试及临床应用提供参考。

1  材料和方法

1.1  设备及材料

1.1.1  医用直线加速器

TaiChiA 医用直线加速器，能量 6 MV，无均整（flattening filter free，FFF）模式。该设备可配置2 种规格的 MLC 模块，分别为 60 对 MLC 和 44 对MLC。其中，60 对 MLC 两侧各以 20 对叶片作为外叶片，等中心投影宽度为 10.0 mm，中间 40 对叶片等中心投影宽度为 5.0 mm；44 对 MLC 的所有叶片等中心投影宽度均为 8.5 mm。

本研究采用配置 60 对 MLC 的设备进行测试。图 1 为 TaiChiA 医用直线加速器设备治疗头系统结构示意图。设备主射束上配置初级准直锥，治疗头设计有 MLC（X 方向 /AB 方向）和 YJaw 光阑 [Y 方向 /G（Gantry）T（Table）方向 ]。

注：MLC 为多叶光栅

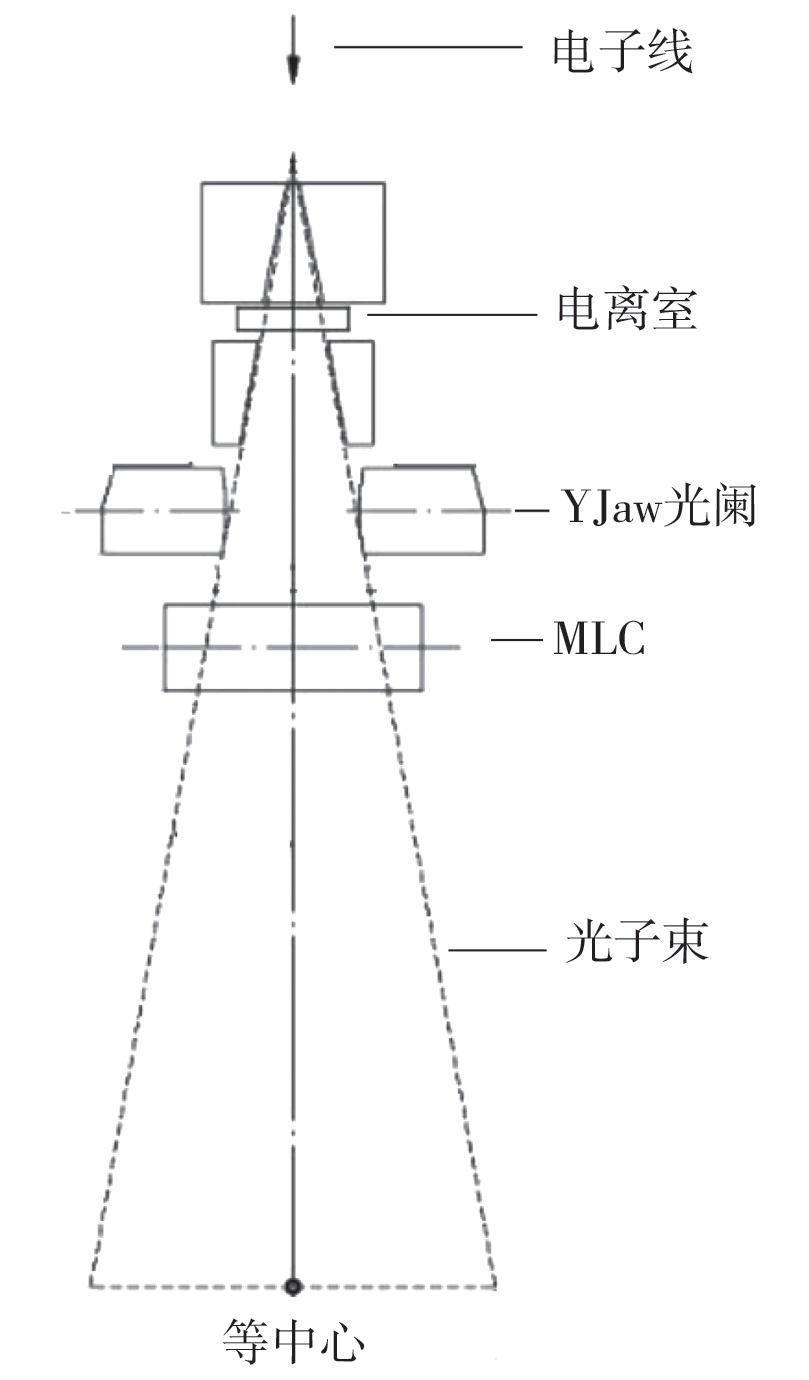

图 1 TaiChiA 准直器构成示意图

1.1.2  三维水箱和半导体探测器

测试采用 IBA SmartScan 三维水箱，尺寸为675 mm×645 mm×560 mm。CC04 电离室作为主测量电离室，CC13 电离室作为参考电离室。测量数据用三维水箱自带 MyQA 8.4.9.2 软件进行分析。

1.1.3  胶片

测试采用 GAFCHROMIC EBT3 胶片，其空间分辨率为 25 μm，即 0.025 mm。胶片扫描仪型号为中晶 Phantom 9900XL，胶片扫描软件为 MicrotekScanWizard Pro V8.20。

1.2  方法

1.2.1  三维水箱测量方法

将水箱各部件正确连接，加速器机架和治疗头均置于 0°，同时使用倾角仪进行角度确定。调整水箱的水平位置和方向，保证探头运动方向正确。CC13 电离室固定于照射野内合适位置，确保处于照射野范围内，且不会对主测量电离室造成干扰。CC04 电离室根据运动设置进行 Inline 和 Crossline2 个方向探测 ^[4]。水箱摆位见图 2。

图 2 水箱摆位

摆位完成后，通过水箱自带软件 MyQA 进行相关设置（如图 3 所示），并按照 Inline 和 Crossline 2 个方向进行数据扫描，扫描后可以直接查看 data 页面penumbra 的数值。

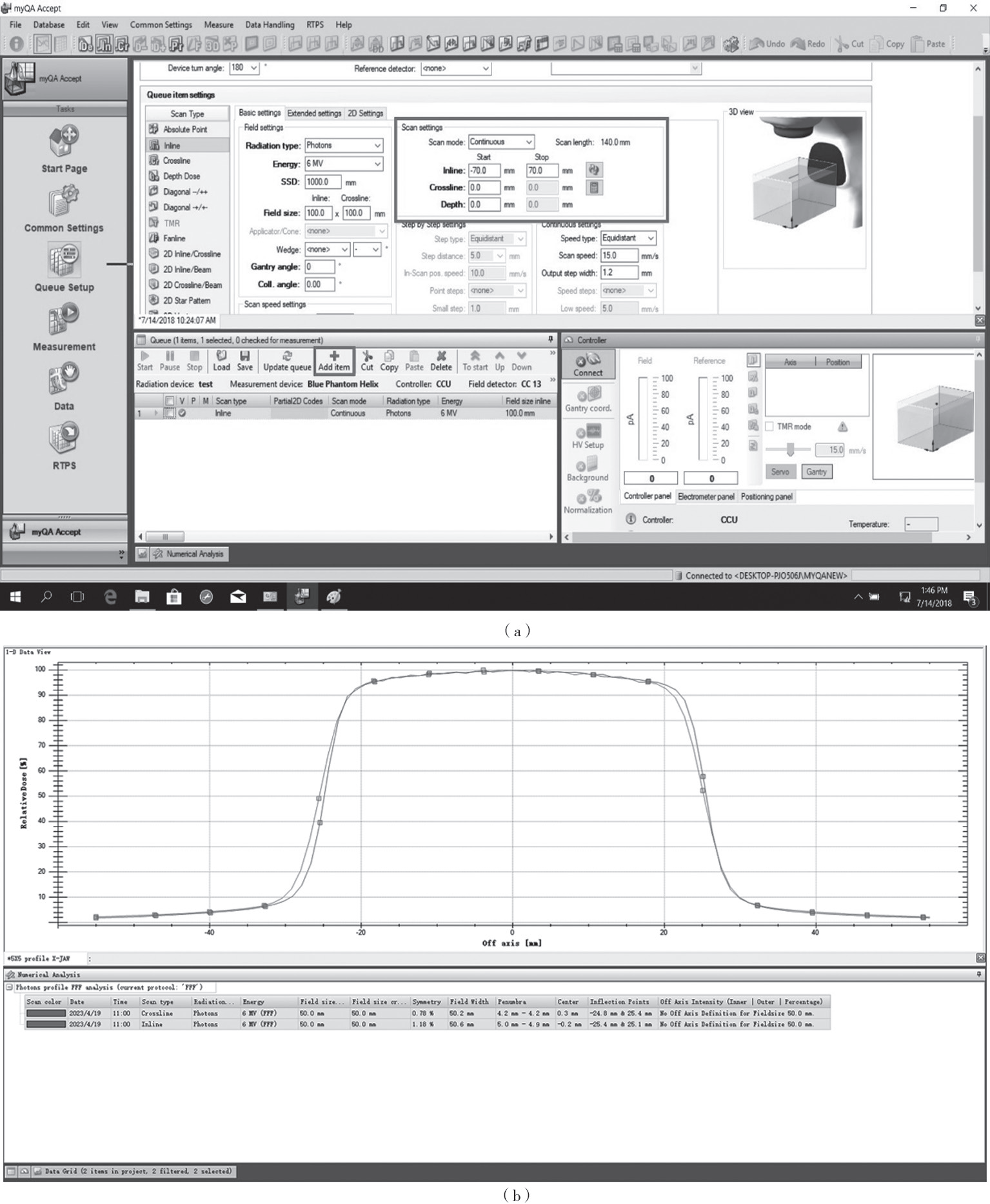

图 3 水箱软件设置（a）及分析结果（b）

1.2.2  胶片测量方法

胶片刻度方法：将胶片置于等中心平面，上层覆盖厚度 15 mm 固体水，选择 5 cm×5 cm 的照射野，分别使用 100、200、300、400、500、600、700、800、900 MU 进行拍摄。拍摄的刻度胶片见图 4。灰度与剂量刻度拟合方法：胶片扫描时选取300 dpi，刻度时选取的像素点宽度为 0.0847 mm，绝对剂量校准适用的探头为 IBA FC65-G（灵敏体积半径为 3.1 mm），胶片剂量刻度区域为 6 mm（即71 Piexl）。胶片分析选点见图 5。

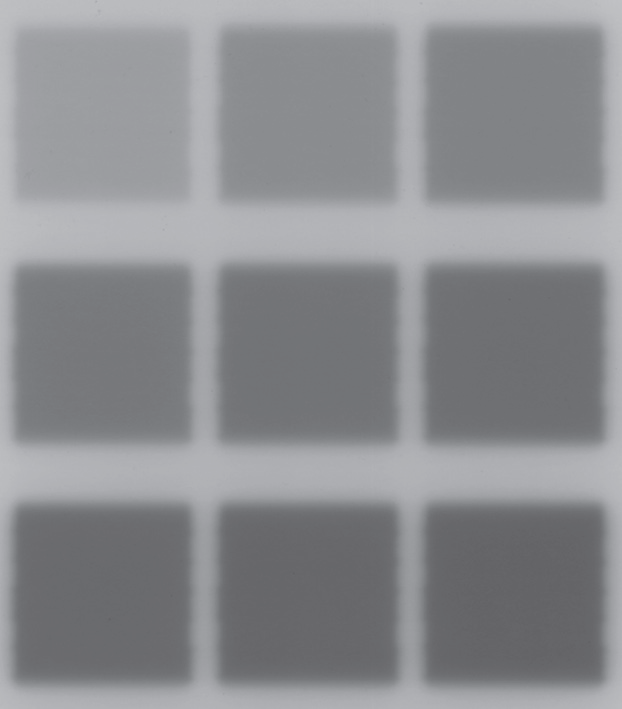

图 4 刻度胶片

图 5 胶片分析选点图

5 cm×5 cm 照射野的输出因子按 0.918（标准10 cm×10 cm 照射野出束 100 MU 时，5 cm×5 cm 照射野内测量其剂量为 91.8 MU）计算，胶片置于等中心位置，上层覆盖厚度 15 mm 固体水，加速器出束 100 MU，则胶片的吸收剂量应为 91.8 cGy。对应的灰度值与吸收剂量关系见图 6，根据图 6 中数据得到拟合曲线（图 7）。

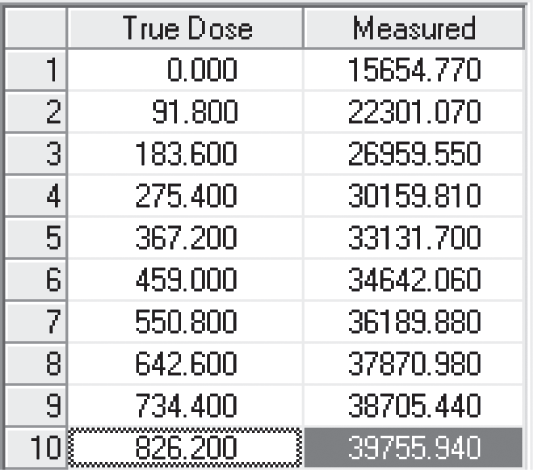

图 6 灰度值与吸收剂量关系

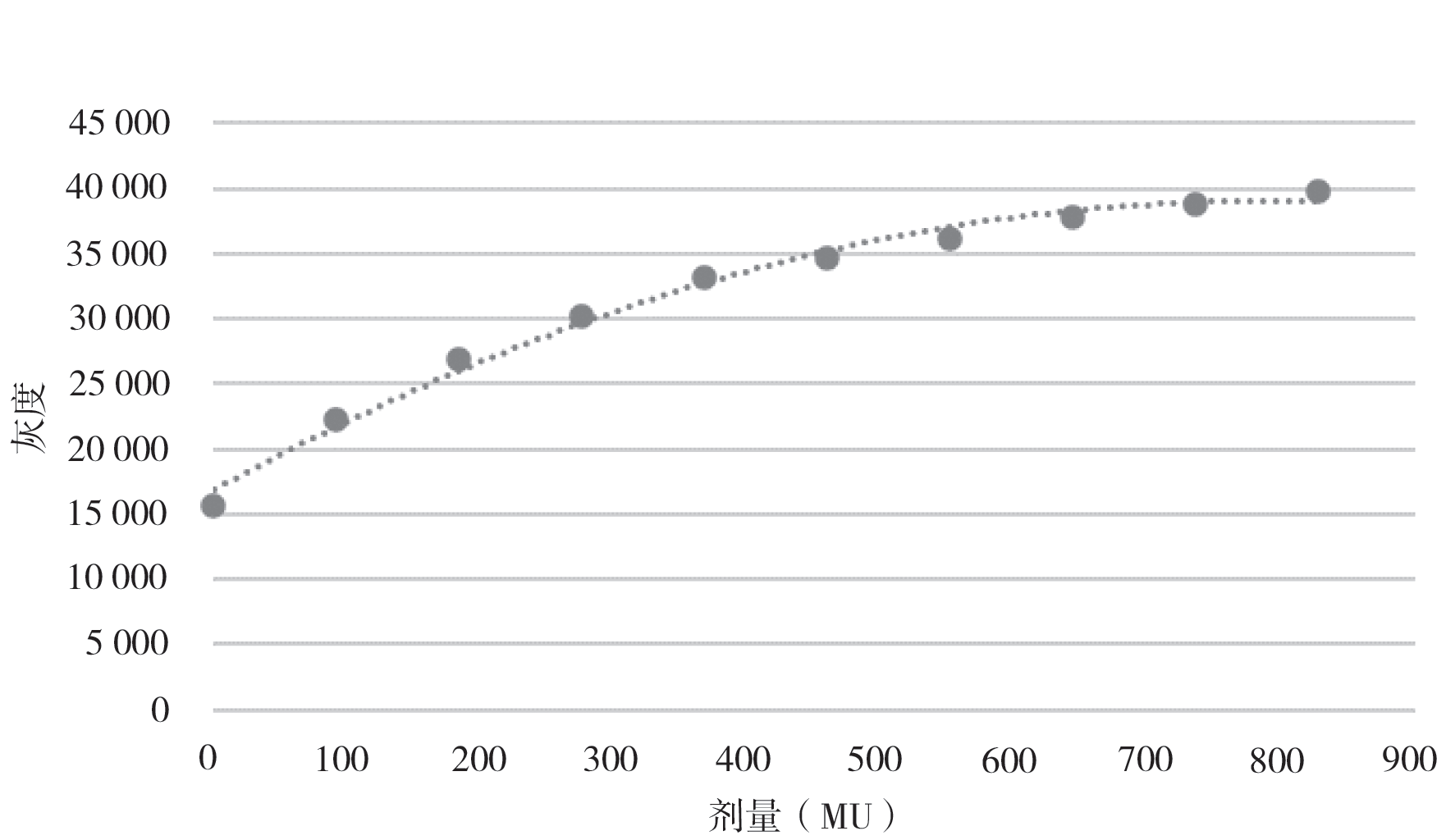

图 7 灰度值与吸收剂量关系的拟合曲线

照射野胶片拍摄方法：测量时，设置源皮距（source skin distance，SSD）为 90 cm，胶片下层放置厚度 50 mm 固体水，胶片上层放置厚度 100 mm 固体水。

1.3  观察指标

分析不同测量方法的 AB 方向（MLC 方向）和GT 方向（YJaw 方向）的半影。

2  结果

2.1  三维水箱 FFF 协议分析结果

分别对 10 cm×10 cm 照射野进行 6 次采集，使用 FFF 协议进行数据分析。结果显示，三维水箱FFF 协议分析的 10 cm×10 cm 照射野 AB 方向（MLC方向）的半影 < 5 mm，GT 方向（YJaw 方向）的半影 < 6 mm，见表 1。

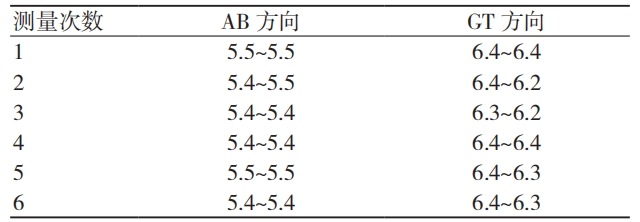

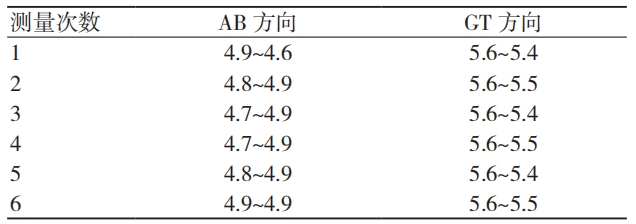

表 1 三维水箱 FFF 协议分析 BSM 半影数据（mm）

注：FFF 为无均整，BSM 为射野成形模块

2.2  三维水箱 IEC 协议分析结果

分别对 10 cm×10 cm 照射野进行 6 次采集，使用 IEC 协议进行数据分析。结果显示，三维水箱IEC 协议分析的 10 cm×10 cm 照射野 AB 方向（MLC方向）的半影 < 6 mm，GT 方向（YJaw 方向）的半影 < 7 mm，见表 2。

表 2 三维水箱 IEC 协议分析 BSM 半影数据（mm）

注：FFF 为无均整，BSM 为射野成形模块

2.3  胶片分析结果

为避免单次测量误差，进行 2 次 10 cm×10 cm照射野胶片拍摄。结果显示，10 cm×10 cm 照射野AB 方向（MLC 方向）和 GT 方向（YJaw 方向）的半影均 < 6 mm，见表 3。

表 3 胶片分析 BSM 半影数据（mm）

注：BSM 为射野成形模块，AB 方向为 MLC 方向，GT 方向为 YJaw 方向

2.4  10 cm×10 cm 以下照射野测量结果

10 cm×10 cm 以下照射野 AB 方向（MLC）、QT 方向（YJaw）三维水箱 FFF 协议分析结果和胶片测量结果一致，半影均 < 6 mm，见表 4。

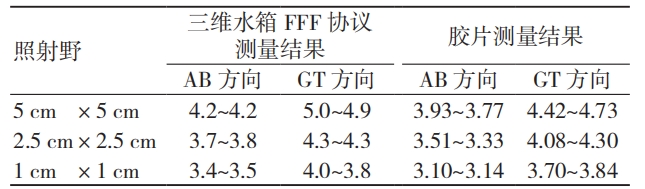

表 4 10 cm×10 cm 以下照射野测量结果（mm）

注：FFF 为 无 均 整，AB 方 向 为 MLC 方 向，GT 方 向 为YJaw 方向

3  讨论

本研究结果显示，AB 方向半影结果小于 GT方向，与 TaiChiA 设备的治疗头结构相符。GT 方向为 YJaw 运动方向，且在机械结构中更接近射线源。相较于 YJaw，MLC 处于其下方，射线束路径上增加 1 级过滤，因此 AB 方向能够过滤更多散射线 ^[6]。胶片和三维水箱测量结果及趋势基本一致。水箱测量中，半导体探测器体积会影响半影结果，而半影范围内剂量跌落快、对探测器体积敏感，因此与水箱测量相比，胶片的分辨率更高 ^[7]，测量结果更精确。

对于 FFF 照射野的半影测量，使用三维水箱进行测量时应注意使用 FFF 协议分析。如选择其他协议，会因照射野 Profile 的不同特性导致半影测量结果不准确。以目前应用较广泛的 IEC 协议为例，FFF 协议和 IEC 协议对于半影的定义均为两主轴上 20% 吸收剂量点与 80% 吸收剂量点之间的距离 ^[8]。但 FFF 协议针对FFF 照射野的特点，首先确定 Profile 两翼的拐点（梯度最大点），即 50% 吸收剂量点，然后根据拐点确定 20% 和 80% 吸收剂量点，从而得到半影结果；而IEC 协议则是根据 FF 射野的特点直接确定 20% 吸收剂量点与 80% 吸收剂量点后得出半影结果 ^[4，9-10]。

FF 照射野的剂量分布相对均匀，而 FFF 照射野的剂量跌落更快，因此 FFF 照射野的 Profile 两侧比 FF 照射野比例更高（如图 8 所示，左侧灰色坐标为 FF 照射野的 Profile，右侧黑色坐标为 FFF照射野的 Profile），此差异在小照射野时更显著。如 IBA 三维水箱使用手册所述，对于小照射野，需要根据图 9 调整拐点的位置，60% 吸收剂量点作为拐点更适合半影测量 ^[11-12]。

注：图片来源文献 ^[2]；FF 为均整；FFF 为无均整

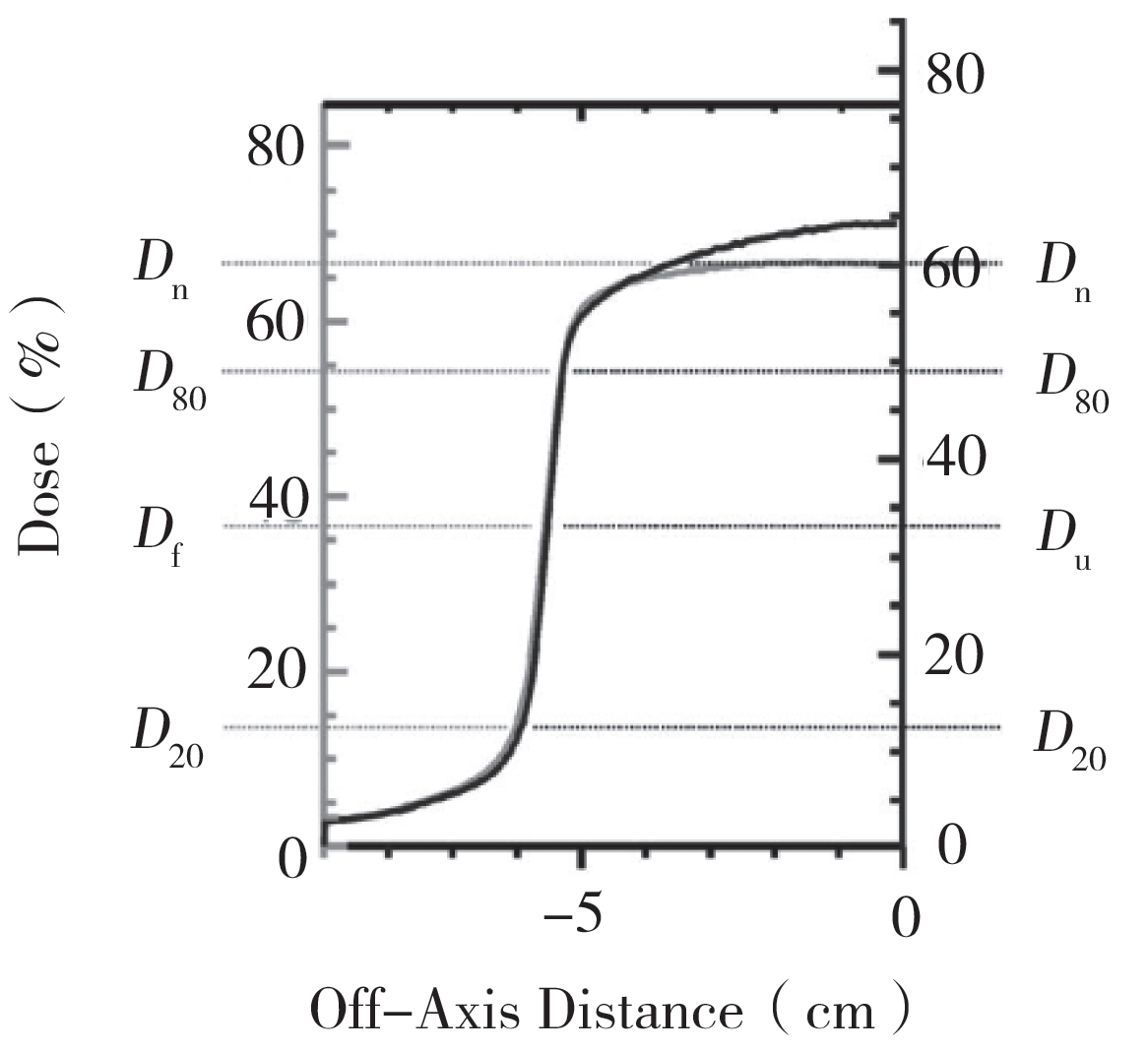

图 8 6 MV 光子束 FF 和 FFF Profile 关系图

注：FF 为均整；FFF 为无均整

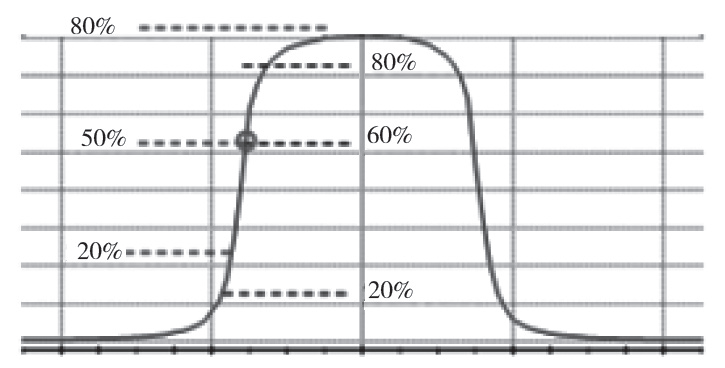

图 9 FF 和 FFF Profile 的差异

此外，对于 FFF 照射野，在射线质相对较软且无均整器散射线的情况下，可使准直器具有更小的半影 ^[13-14]。而对于小照射野，散射对于半影的贡献更小。因此，使用三维水箱测量时，应根据被测设备选择合适的分析协议 ^[13]，以期客观反映设备性能。特别是在临床建模过程中，需选择和设备特性、结构特点匹配的扫描方式和扫描协议，否则会影响整个建模结果及后续治疗计划的设计 ^[15]。

【参考文献】

［1］卢峰，宋钢，李全太，等 . 27台医用电子加速器辐射野半影的胶片法检测结果与分析 [J]. 中国辐射卫生，2014，23（2）：97-99.

［2］Pönisch F, Titt U, Vassiliev ON, et al. Properties of unflattened photon beams shaped by a multileaf collimator[J]. Med Phys, 2006, 33(6): 1738-1846.

［3］高翔，石丽婉，傅丽蓉，等 . VARIAN 23ex 小照射野剂量测量方法研究 [J]. 中国标准卫生管理，2019，10（23）：53-56.

［4］魏鹏，邱杰，刘峡，等 . 三维蓝水箱（BPH）扫描测量系统在螺旋断层加速器质量控制检测中的应用 [J]. 2017，14（4）：54-57.

［5］郭翌 . myQA SRS 新型半导体平台在立体定向放射外科锥形准直器质量保证中的应用 [J]. 医疗装备，2023，36（24）：5-9.

［6］岳海振，王美娇，刘卓伦，等 . 使用硅半导体探测器采集 FFF 小野光子束基础数据的扫描参数优选研究 [J]. 中国医疗设备，2019，34（7）：60-64.

［7］Kragl G, af Wetterstedt S, Knausl B, et al. Dosimetric characteristics of 6 and 10 MV unflattened photon beams[J]. Radiother Oncol, 2009, 93(1): 141-146.

［8］Vassiliev ON, Titt U, Pönisch F, et al. Dosimetric properties of photon beams from a flattening filter free clinical accelerator[J]. Phys Med Biol, 2006, 51(7): 1907-1917.

［9］Cashmore J. The characterization of unflattened photon beams from a 6 MV linear accelerator[J]. Phys Med Biol,2008, 53(7): 1933-1946.

［10］李军，张西志，张先稳，等 . Varian 医用直线加速器 DMLC 物理参数的测量与验证 [J]. 北京生物医学工程，2015，34（5）：509-513.

［11］李长虎，田卫群，徐利明．不同机架角度时瓦里安多叶准直器叶片到位精度分析 [J]. 中国医学物理学杂志，2012，29（2）：3257-3249，3248.

［12］查元梓，屠永清，王为，等.加速器多叶准直器半影特性研究 [J].中国医学物理学杂志，2011，28（6）：2981-2984.

［13］IBA Dosimetry GmbH. MYQA user's guide[Z]. Germany: IBA Dosimetry GmbH, 2018: 65.

［14］唐华南，陈蕾，傅玉川，等 . 利用蒙特卡罗模拟比较医用电子直线加速器均整模式和非均整模式下光子束的半影分布特性 [J]. 中国医学物理学杂志，2013，40（9）：1069-1074.

［15］卢晓光，王运来，霍晓庆，等 . Beam Modulator 新型多叶准直器半影的测量 [J]. 中华放射医学与防护杂志，2010，30（4）：452-455.
