彩色多普勒超声诊断系统作为现代医学重要的影像诊断设备，因其操作简便、成像无辐射、无创伤、方便移动等优势，在临床中发挥重要作用 ^[1]。近年来，彩色多普勒超声诊断系统在各级医院中的使用量大幅增加，不仅在超声医学科，在其他临床科室也均有配置。而随着超声设备的图像采集、处理等技术的优化革新，彩色多普勒超声诊断系统功能愈发高度集成化、多样化，增加了设备工程师的维修难度 ^[2]。本研究通过介绍彩色多普勒超声诊断系统的基本原理及结构组成，分析总结了我院在用超声设备的 4 例温度报警及维修方法，供各医院设备维修维护人员参考。

1  彩色多普勒超声诊断系统构成及成像原理

彩色多普勒超声诊断系统主要由电源模块、后端处理器、前端处理器、超声探头及操作显示模块等组成，见图 1。彩色多普勒超声诊断系统是利用超声多普勒技术和超声回波原理进行成像的。超声探头中的超声换能器是由 1 组具有压电效应的特殊晶体制成。这种压电效应具有特殊性，在晶体特定方向上施加电压后晶体会发生形变。而当晶体发生形变时，对应方向上就会产生电压，实现了电信号与超声波的转换。彩色多普勒超声诊断系统通过超声探头内部的超声换能器获得激励脉冲后向人体发射 1 组超声波，同时探头受聚焦延迟电路控制实现声波的声学聚焦。经过一段时间延迟后再由探头接收反射回的回声信号，此回声信号经过滤波、放大等信号处理程序，再由 DSC 电路进行数字变换形成数字信号，经计算机进一步进行图像处理后合成视频信号通过显示器显示图像。

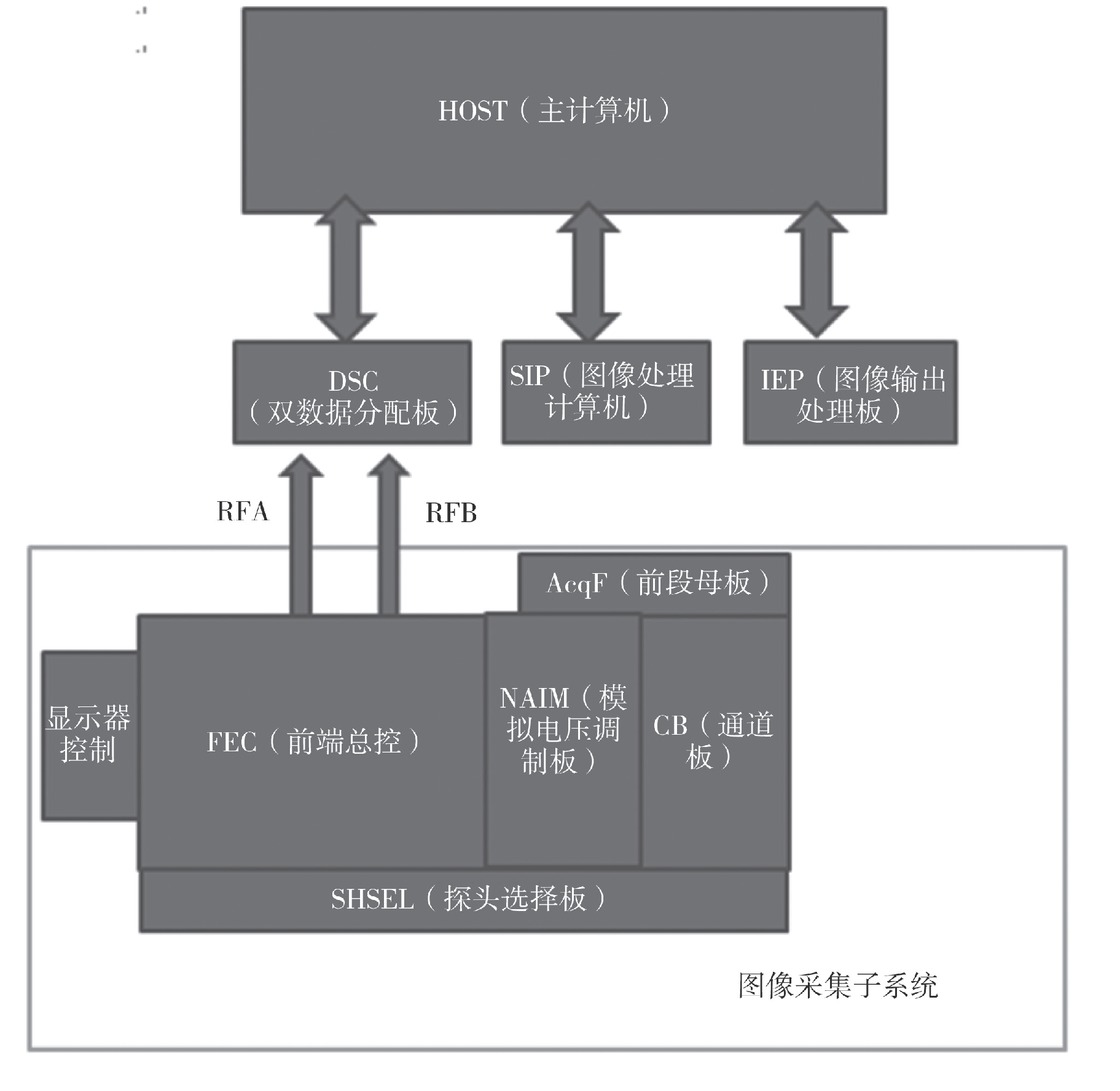

图 1 彩色多普勒超声诊断系统结构

2  故障一

2.1  故障现象

飞利浦 IU elite 超声报错显示检测到冷却风扇故障，错误代码 044，见图 2。

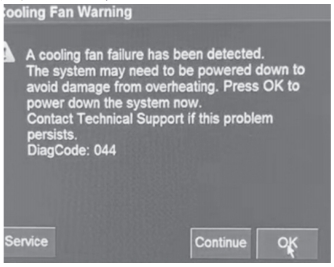

图 2 飞利浦 IU elite 超声报错图

2.2  故障分析与处理

进入系统自带的检测程序（图 3），显示部分设备温度报警（温度显示的绿色为正常，红色和黄色均为报警）。使用该检测程序时，在正常室温下需开机观察 0.5 ~ 1.0 h。风扇及温度传感器数据在5 ℃上下浮动属于正常的温度波动。如开机后温度上升速度较快，由绿色转变为黄色，最后再转变成红色，则说明风扇的功率或风速达不到降温的要求，温度传感器温度就会显示黄色或红色报警。由图 3 可知，故障为显卡（VIDE）01 部分左侧 CPU的风扇故障，导致超声设备报警。拆机，找到此风扇，发现风扇卡死不动作，更换该风扇后再次打开系统检测程序，其温度通过程序检测变为绿色。设备工作一段时间后再无报警发生，故障排除。

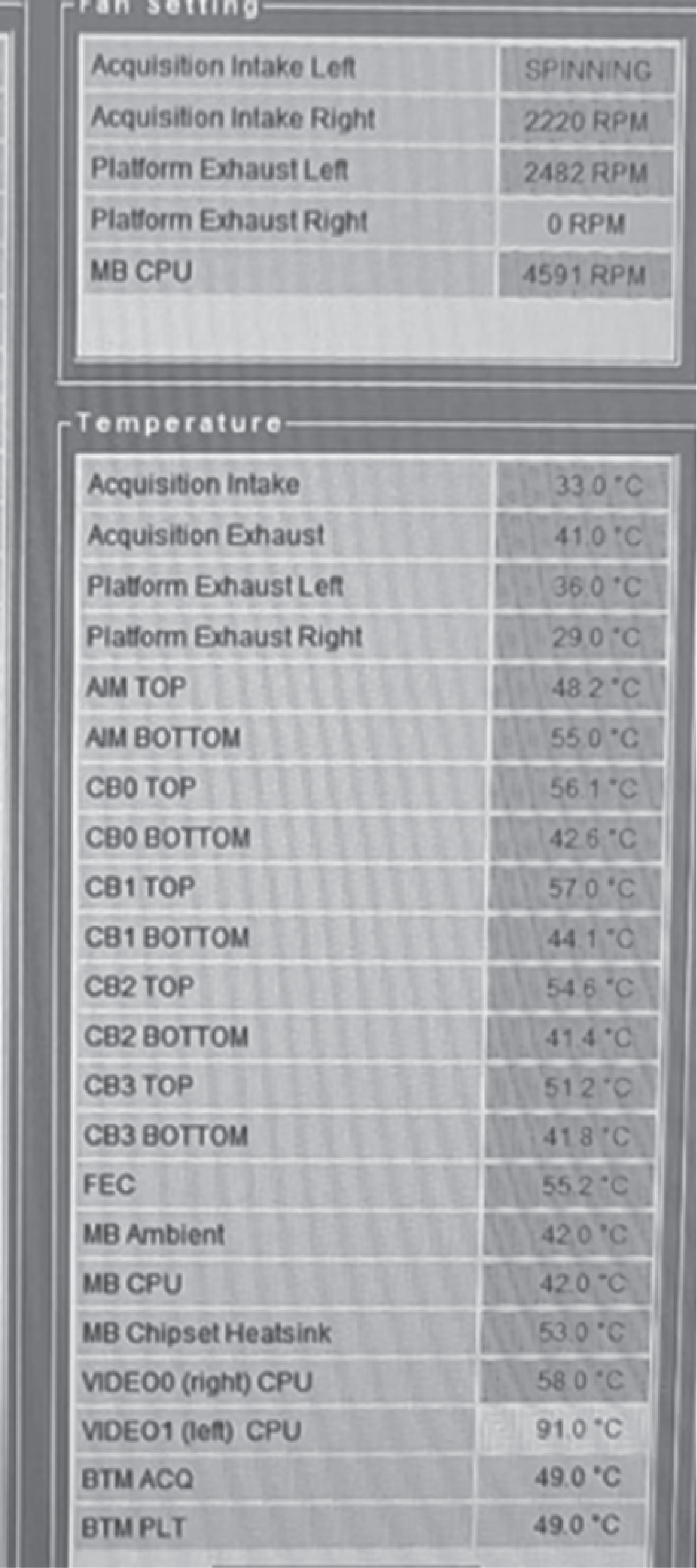

图 3 飞利浦 IU elite 超声系统自带的检测程序

2.3  故障二

2.3.1  故障现象

迈瑞 Resona7 超声温度报警，见图 4。设备在工作时突然提示：F011.GPU 温度报警，GPU 风扇需要保养！ 40 s 后关机。

图 4 迈瑞 Resona7 超声温度报警图

2.3.2  故障分析与处理

对设备进行关机，先进行简单防尘网清洁，发现防尘网较脏，除尘后检查设备的进风和散热出风口出风情况正常。待设备冷却后开机使用，设备还是间断性报警提示。关机断电后进行维护，拆下 PC 盒组件，检查 GPU 风扇，发现风扇和电路板块均较脏。清洁风扇和板块，并拆卸下 GPU 散热片，清洁灰尘和旧的硅胶脂，并添补散热硅胶脂。检测 GPU 风扇，发现风扇手动旋转时有阻力，并偶发卡顿。更换 GPU风扇后重新安装各部件，故障消除。

2.4  故障三

2.4.1  故障现象

GE VIVID i 便携式超声高温报警。报警信息显示：系统温度太高，请关闭系统或系统将在几分钟后关闭。

2.4.2  故障分析与处理

高温报警是在设备使用中发生的，自动关机重新启动设备后，设备出现卡顿现象。首先，对于无明确指向的系统提示温度报警，一般先清洁超声设备的空气滤网。然后，再关机对超声设备进行冷却，冷却 0.5 h 后重新开机，设备运行一段时间后又出现同样的报警，再次关机并对超声设备的风扇进行清洁，重新开机，运行一段时间后，无故障报警出现。但运行 1 d 后又出现相同问题，且系统报警前系统变得非常卡顿。打开系统工作日志显示：发现有 PC 主机高温报警，因此怀疑CPU 散热异常。打开设备找到 CPU 散热风扇，发现散热硅胶已硬化。拆开 CPU 散热风扇，清除硅胶，重新涂装散热硅胶，重新安装后一段时间，开机无报警发生，故障排除。

2.5  故障四

2.5.1  故障现象

GE VIVID E95 超声高温报警。报警显示：系统温度过高，系统即将很快关闭，请检查空气滤网。

2.5.2  故障分析与处理

首先，对设备空气滤网进行清洁，然后，关机对设备进行冷却。冷却 0.5 h 后重新开机，设备运行无报警情况出现。但运行 1 d 后，又出现相同问题。观察超声设备的所有风扇是否运转正常。底部 4 个风扇、后端显卡风扇、主电源风扇均运转正常，无卡顿现象。查看超声设备工作日志，显示超声设备的硬盘高温报错。拆机更换新硬盘后，重新安装系统程序和应用软件，使用一段时间后未再出现报警问题，故障排除。

3  总结

温度异常报警是彩色多普勒超声诊断系统最主要且频发的故障。针对此类故障报警，一般的处理过程为：首先，考虑空气滤网堵塞，如设备空气滤网堵塞，设备无法进行空气的热量交换，导致机箱温度过高，需对设备滤网进行清洗，即可解决故障。其次，有可能为设备内部的通风孔长时间未清理，进气孔道被灰尘堵塞，空气交换效率下降，内部热量不能及时交换，导致设备温度过高。此时，需要打开机箱，拆卸相关板卡，将超声设备推至空旷且通风的地方，用鼓风机清理板卡及设备内部灰尘，并对通风孔进行除尘，将设备冷却一段时间后，设备高温报警即可解决。最后，考虑超声设备内部的散热风扇出现故障（卡死、脱落等），如 CPU、GPU、硬盘等部件的风扇。此类故障可通过超声设备的工作日志或超声设备自带的检测系统检查发现，故障多为风扇固定胶垫卡扣老化导致风扇脱落，或风扇灰尘太多导致风扇转动受阻卡死，无法进行热量交换，造成高温报警，更换新的胶垫卡扣、涂抹散热胶后重新固定散热风扇，或更换风扇，超声设备的散热功能恢复正常后温度报警故障可消除 ^[3]。设备维修维护人员可以参考以上高温报警故障的分析及处理过程，更好地对超声设备进行维修维护，减少设备的故障时间，保障临床的正常工作。
